Geologická mapa a povrch terénu - legenda

12.1.2026

... je stránka, která obsahuje upřesňující, vysvětlující a studijní informace, které píšu pro sebe - abych vše nezapomněl najednou :-),
... pokud tuto legendu hodláte používat, vězte, že ^{(horní indexy)} v textu článku "Geologická mapa a povrch terénu" směřují právě sem,
... takže si k této stránce otevřete článek "Geologická mapa a povrch terénu" a můžete začít...

⁽¹⁾doslovná citace, zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologicka-temata/geologicke-mapovani)
pozn.: čím bude mapa menšího měřítka (větší číslo v pravé části číselného zobrazení měřítka), tím je na ní zobrazeno méně detailů a hovoříme pak o zevšeobecněném obrazu (skutečnost je zestručněna, neobsahuje všechny informace a řada jich není zobrazena díky jejich "malým rozměrům"; detaily tak může popisovat legenda mapy nebo jsou zachyceny ve vysvětlivkách (speciálním textu) k mapě; geologickou mapu ČR v měřítku 1 : 500 000 lze pořídit (ve složené i "flat" verzi) zde
⁽²⁾ "Geologické mapy odkryté znázorňují geologickou stavbu území mapového listu pod kvartérními uloženinami. Znázorňují rozšíření předkvartérních geologických těles na povrchu a interpretaci jejich rozšíření pod kvartérním pokryvem a průmět tektonických prvků na zemský povrch a jejich interpretaci na odkrytý povrch." zdroj: http://www.geology.cz/extranet/mapy/tistene/mapy25
⁽³⁾ zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologie-cr)
⁽⁴⁾ zdroj: PETROGRAFIE SEDIMENTŮ - doc. RNDr. Jiří Zimák, CSc., Katedra geologie PřF UP Olomouc
⁽⁵⁾ zdroj: https://mapy.geology.cz/geo/#
⁽⁶⁾ základní geologická mapa České republiky 1 : 25 000 je mapovým dílem vzniklým systematickým a komplexním výzkumem zemské stavby ve studovaném území s vysokou mírou vědeckých a aplikovaných interpretací - viz Směrnice pro sestavení Základní geologické mapy České republiky 1 : 25 000, nově sestavené mapy jsou publikovány on-line a dostupné i v tištěné verzi (včetně vysvětlivek dostupných v digitálním mapovém archivu ČGS - on-line aplikace, nápověda), starší mapy jsou na DVD-ROMu (Interaktivní geologické mapy ČR 1 : 25 000 - 940 tištěných i rukopisných geologických map z let 1955-2001); je potřeba vést v patrnosti, že následné mapy menších měřítek (méně podrobné, "regionální") jsou sestavovány digitálně, slouží zejména pro vědecké a vzdělávací účely a nemohou být použity v případech, kdy je zapotřebí velmi detailní (místní) geologické informace...; ze "směrnice" (viz výše) cituji:

sestavovani_geol_mapy_1ku25000_topograficky_podklad_1ku10000
dosud tiskem vydané mapy 1 : 25000 - klad listů (stav 2023):

klad-geologickych-map-1ku25000 geologická mapa 1 : 25 000 on line

⁽⁷⁾ webové mapové služby (WMS - Web Map Service) obecně - wikipedia
⁽⁸⁾ geologická mapa - list Aš (krystalinikum) - byla dokončena v roce 1960 (to jsem se právě narodil :-); geologické mapy 1 : 50 000 - zakryté (tj. včetně kvartérního pokryvu); Věstník ÚÚG z roku 1965 praví:

jako_prvni_byly_dokonceny_listy_jachymov_a_as_1960_oriznuto_GeologieAsska.cz_GeoVychazky.cz

... k mapám jsem dostal následující aktuální - a historii upřesňující - informaci (leden 2024):

"To že těleso amfibolitu na online geologické mapě chybí je normální - ty mapy jsou jen orientační a vznikaly v 60. letech, když se celé území ČSSR muselo během několika málo let celé zmapovat v měřítku 1:50 000. K tomu ještě připočti fakt, že geologové byly potřeba úplně jinde - na rudních a nerudních ložiscích a je jasné, že odvedená práce byla často poměrně nekvalitní. Pokud je to ve starších mapách zakreslené, tak očividně ani neproběhlo srovnání se staršími daty, jak se to dělá dnes. Vezmi si, že mapu 1:25 000 v okolí Jičína zpracováváme aktuálně v řešitelském týmu 8 lidí, z toho 6 geologů různých zaměření (já jsem tam za vulkanické horniny) a dělá se na ní už dobré 4 roky (na jednu takovou mapu je pětiletý projekt). Oblast je to cca 10 km2. Oni to tehdy museli stihnout za 8 let projít komplet celé od Aše po Novou Sedlicu."

⁽⁹⁾ podrobné informace o geologických mapách v měřítku 1 : 50 000 na našem území lze nalézt v publikaci "Instrukce K využití souboru geologických a ekologických účelových map přírodních zdrojů" (volně dostupné on-line)
⁽¹⁰⁾ u mapy "Geologických zajímavostí ČR" jsou některé vrstvy viditelné až od určitého měřítka; jako podkladové mapy (topo a ortofotomapa) jsou využity mapové služby ze serveru Českého úřadu zeměměřického a katastrálního - ČÚZK); mapa obsahuje:
Mapové vrstvy Geologických zajímavostí zobrazují 2017 (stav k 3. 11 2023) zajímavostí v několika kategoriích:
- přirozené geologické útvary a výchozy (1094)
- odkryvy a jiné pozůstatky po lidské činnosti, zejména těžební (563)
- jeskyně a krasové jevy (35)
- megality *) (28)
- geologické expozice (209)
- národní geoparky (44)
- lokality s exkurzními průvodci dostupnými ve formě PDF (72)
*) S určením hornin a oblastí jejich možného původu. Vybráno podle Šarič R. a Štěpánek P. (2001): České megality, Materna, 64 str.
Další zobrazované mapové vrstvy jsou:
- geologická mapa ČR 1 : 50 000
- dekorační kameny zobrazující lomy (305) a jejich použití ve stavbách (510)
- důlní díla se základními informacemi o důlních objektech (29478)
Můj postřeh - užitečné je, že mapa obsahuje:
- překryvnou vrstvu (ortofotomapu), kterou lze změnit na Digitální model reliéfu České republiky 5. generace a regulovat průhlednost vrstvy
- výhodné talčítko "Zobraz/skryj vše"
- měření vzdáleností
- tlačítko lokalizace (pro přenosná zařízení)

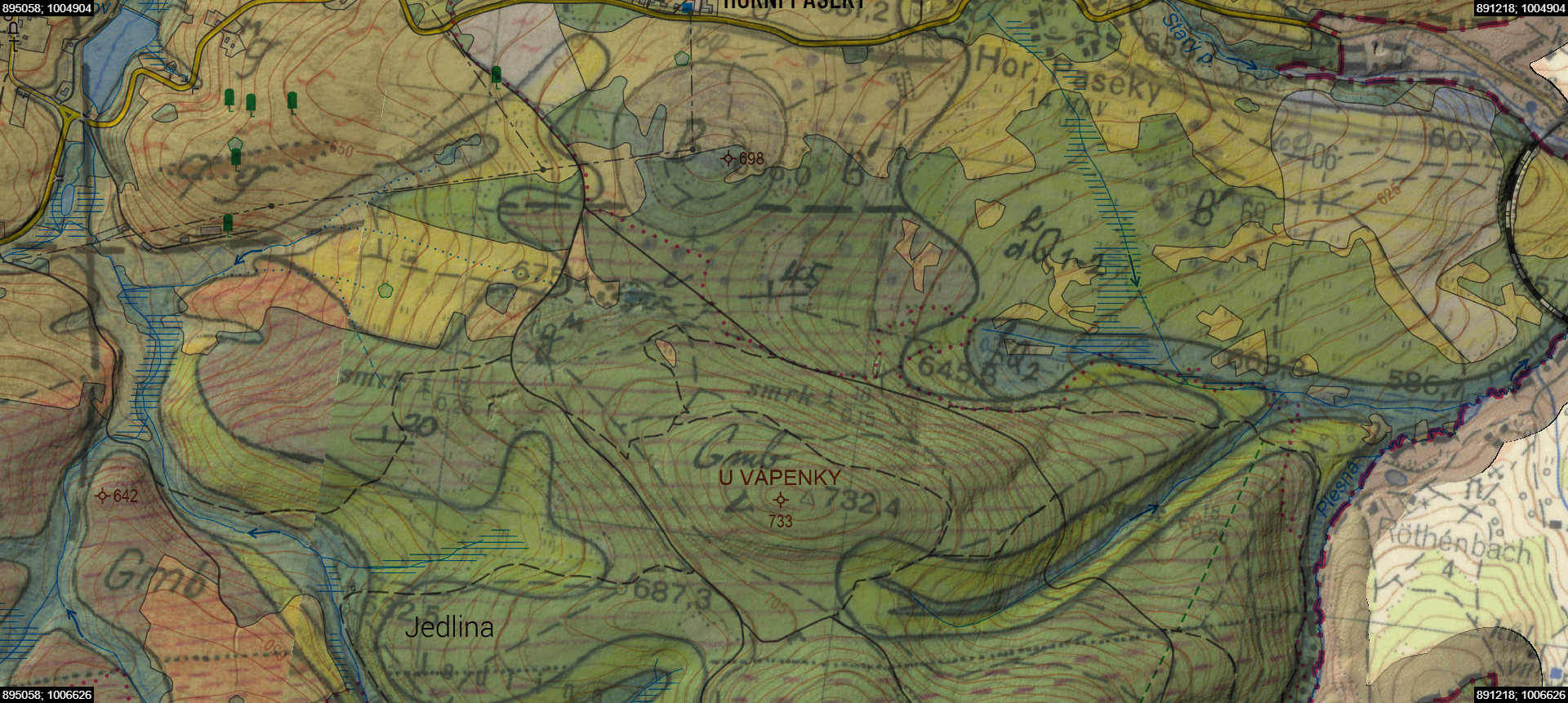

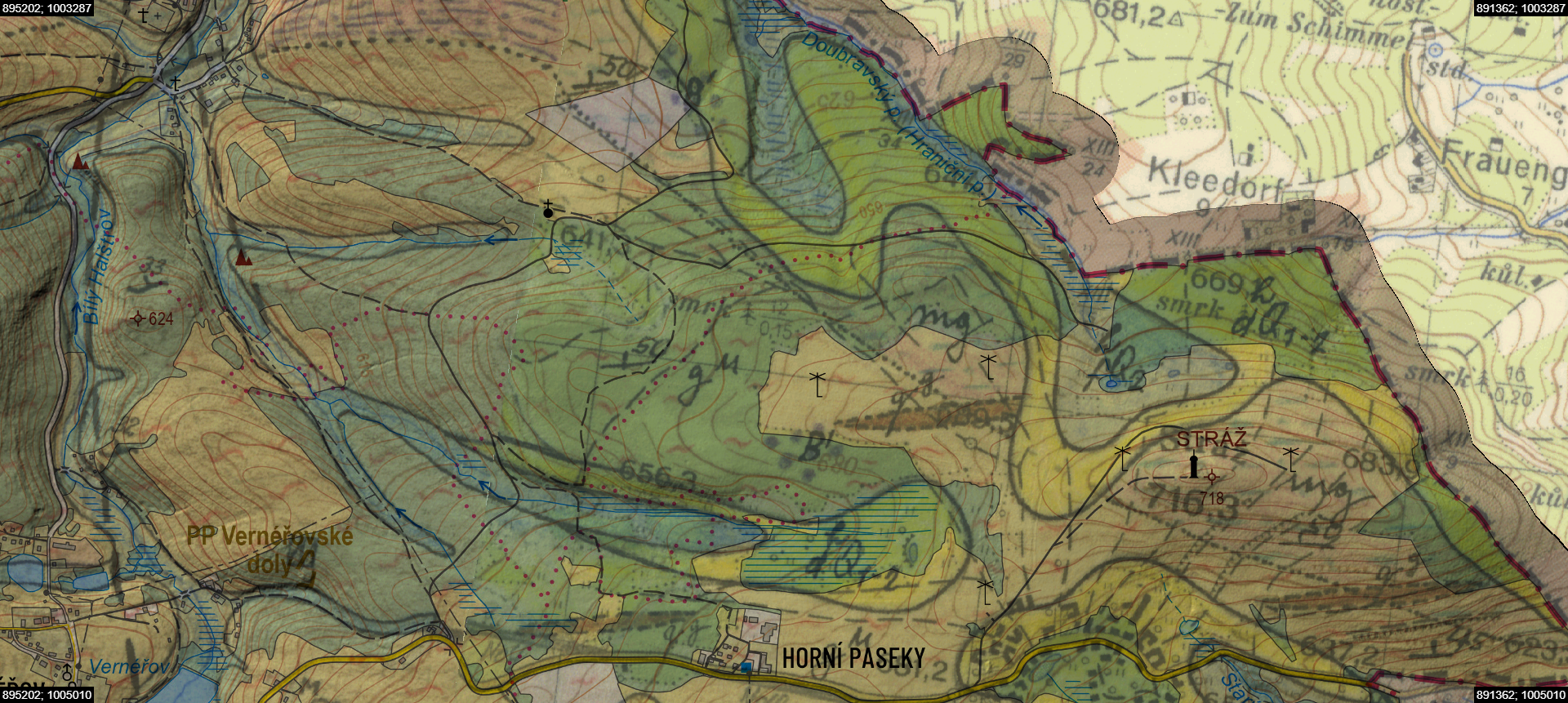

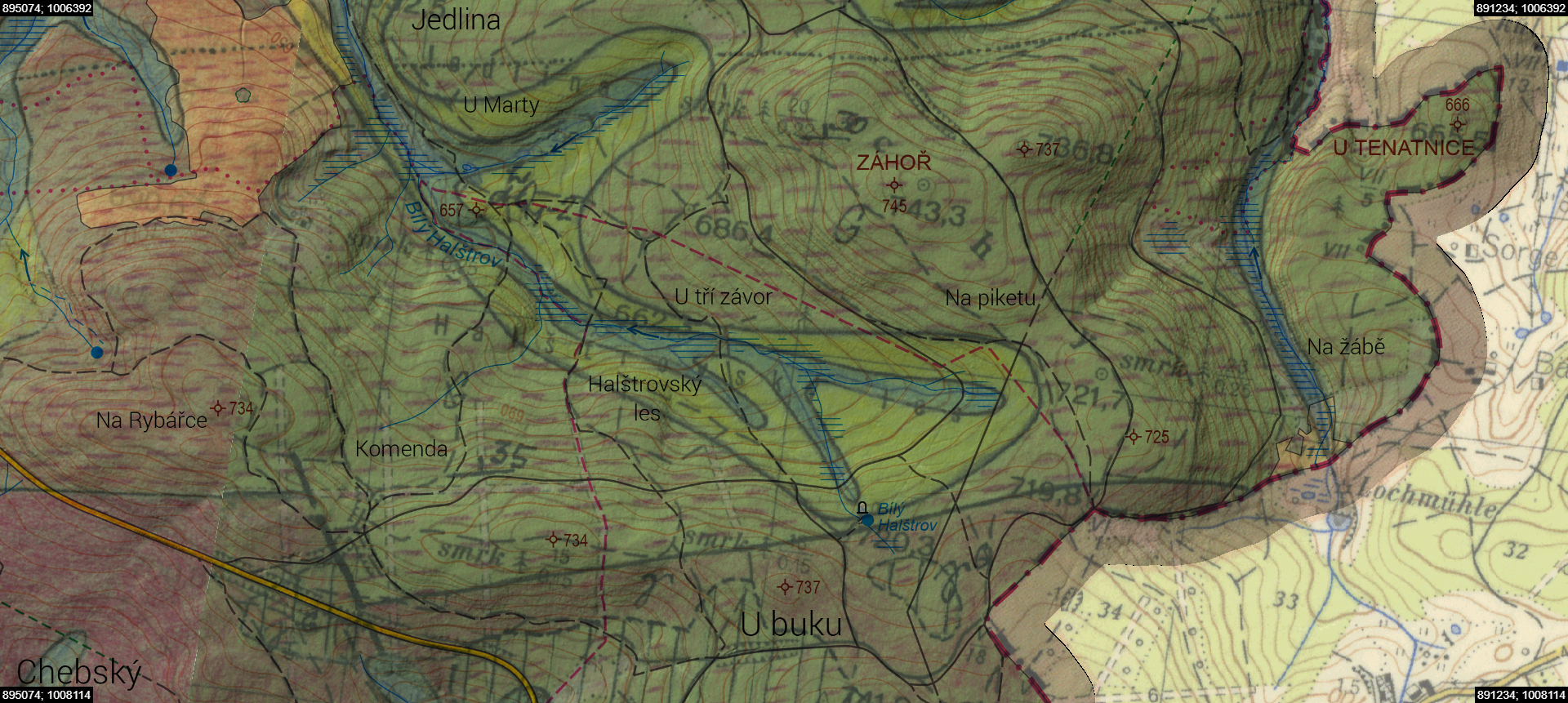

⁽¹¹⁾ příklad tisku výřezu z mapy (v měřítku: 1 : 120 960) na formát A4 (na šířku, 300 dpi): = čím větší měřítko (menší číslo), tím tisknu menší území (ale s většími podrobnostmi) a obráceně, čím menší měřítko (vyšší číslo), tím tisknu větší území (ale s menšími podrobnostmi):

vyrez-01-v-meritku_1ku15000 vyrez-02-v-meritku_1ku25000
výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 15 000 výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 25 000
vyrez-03-v-meritku_1ku50000 vyrez-04-v-meritku_1ku100000
výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 50 000 výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 100 000

⁽¹²⁾ Mapy se sestavují a vydávají v různých měřítkách, tzn., že obraz krajiny bývá zmenšen např. 1000x, 25 000 x, 50 000 x, 100 000x a více. Na každé mapě je zmenšení udáno formou poměru, např. 1 : 50 000, 1 : 5 000 atd. Zjednodušeně to znamená, že při měřítku 1 : 10 000 je 1 cm na mapě ve skutečnosti 100 m (jmenovatel měřítka se zkrátí o dvě poslední místa). Geologické mapy lze podle měřítek rozdělit na schématické (1 : 500 000 a menší), přehledné (1 : 500 000 - 1 : 100 000), základní (1 : 50 000 – 1 : 25 000) a podrobné (1 : 10 000 a větší).
(zdroj: http://geologie.vsb.cz/praktikageologie/KAPITOLY/10_GEOL_MAPY/Geologick%C3%A9_mapy.htm)
⁽¹³⁾ Digitální model reliéfu 5g; ZABAGED® - Výškopis - DMR 5G. Digitální model reliéfu České republiky 5. generace v S-JTSK, Bpv
⁽¹⁴⁾ vysvětlivky ke geologické mapě 1 : 50 000 (list Aš, vydáno v roce 1993) jsou k dispozici on-line
⁽¹⁵⁾ POZOR (!) - geologickou mapu je potřeba vždy číst zároveň s mapou topografickou (a ideálně ještě zároveň s mapou digitálního modelu reliéfu (DMR5g))
⁽¹⁶⁾ postup připojení geologické mapy (mapových služeb ČGS - viz "webové služby") do Geoprohlížeče ČÚZK: Přidat vrstvy -> Esri Rest -> do URL služby nakopírovat příslušnou url -> Přidat; pro Geologickou mapu ČR 1 : 50 000 je to https://mapy.geology.cz/arcgis/rest/services/Geologie/geologicka_mapa50/MapServer.
Geologická mapa 1 : 25 000 má více služeb, jedna z nich je například https://mapy.geology.cz/arcgis/rest/services/Geologie/geologicka_mapa25_zakryta/MapServer; tento postup se týká tohoto typu služeb, ESRI Rest; stejným způsobem lze přidat např. WMS službu, tj. místo Esri Rest se vybere záložku OGC...
