Geologická mapa a povrch terénu

5.8.2022

"Geologická mapa je zmenšený a zevšeobecněný obraz geologické stavby většího či menšího území." ⁽¹⁾

Jako všechny mapy má i geologická mapa měřítko, které určuje, kolik centimetrů skutečných (v krajině, v terénu) odpovídá jednomu centimetru na mapě. Má-li mapa například měřítko 1 : 200 000, odpovídá 1 centimetr na mapě 200 000 centimetrům skutečným (tj. 2 kilometrům). Čím je menší číslo v pravé části číselného vyjádření měřítka, tím mám "mapu většího měřítka", která mi zobrazuje menší rozlohu území ale zpravidla ve větších podrobnostech! Např. turistická mapa 1 : 25 000 je většího měřítka než ta samá ale v měřítku 1 : 50 000. Mapy většího měřítka mohou být podrobnější a zachytí více detailů v území (lze je tam zakreslit). Podrobnost též prakticky znamená že k tisku mapy - byť jde o zobrazení menšího území (než u mapy méně podrobné, tj. menšího měřítka, většího čísla v pravé části číselného zápisu měřítka) - budu potřebovat větší formát papíru ⁽¹¹⁾. Tady občas dochází k nedorozuměním a zmatkům.

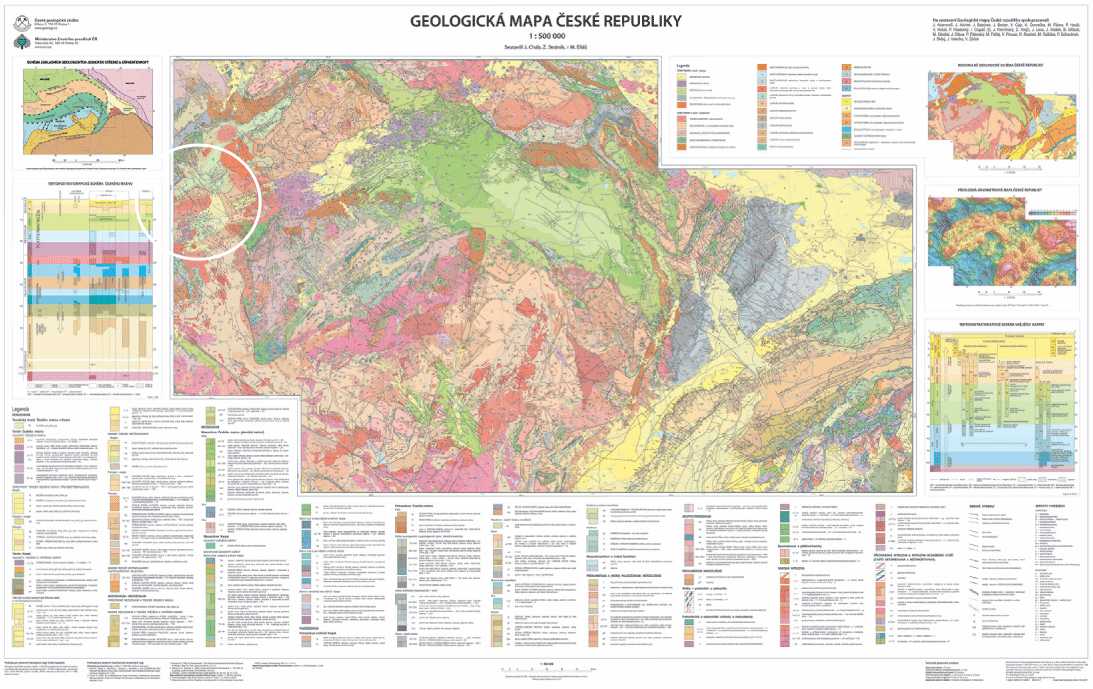

gm500-mapa_1093px_zajmove_uzemi

Geologická mapa ČR středního měřítka 1:500 000, dostupná v mapové aplikaci on-line (geografické i geodetické třídění, resp. schematická dle členění měřítek geologických map ⁽¹²⁾) je nejméně podrobnou geologickou mapou ČR. Jedná se o mapu tzv. odkrytou, zobrazující horninové prostředí pod kvartérními sedimenty ⁽²⁾. Kružnicí je vyznačeno území zájmu tohoto webu - Ašsko a okolí.

"V bývalém Československu bylo velkým pokrokem dokončení geologického mapování v měřítku 1 : 200 000 v roce 1964. V tom jsme byli první na světě, další prvenství získala Česká republika tím, že pokryla území sérií geologických a tematických map v měřítku 1 : 50 000 ⁽⁸⁾. Nyní pokračuje základní geologické mapování podrobnější, v měřítku 1 : 25 000. Rozdíl není jen v podrobnosti, ale i v metodách terénního a laboratorního výzkumu i v počítačovém zpracování. V každé nové mapě jsou tisíce údajů o výskytu a složení hornin, o stratigrafii a tektonice, hydrogeologii, inženýrské a ekonomické geologii. Každý zmapovaný list pak zapadne do celkového obrazu geologického vývoje většího území." ⁽¹⁾

Základní geologické mapování České republiky v měřítku 1 : 25 000 je primární metodou poznání geologické stavby a vývoje území České republiky. Při základním geologickém mapování se využívá terénních prací, archivních údajů, laboratorních dat a poznatků ostatních geologických disciplín. ⁽⁶⁾ Veškeré podrobnosti o různých mapách (geologických, hydrogeologických, ložiskových atd.) lze nalézt v publikaci ČGU: Instrukce k využití souboru geologických a ekologických účelových map přírodních zdrojů ⁽⁹⁾

Česká geologická služby (ČGS) poskytuje "webové mapové služby" dle specifikace WMS v.1.3.0 Open Geospatial Consortium (OGC). Webové mapové služby (WMS ⁽⁷⁾) jsou služby, které byly vyvinuty jako standard pro sdílení GIS dat v prostředí Internetu: metadatový katalog; sady dat; rozcestník mapových služeb
Podrobněji o geologických mapách: geologické mapování; mapy a data; geologie VŠB-geologické mapy.
Tematicky uspořádaný rozcestník (přehled) všech (mapových) aplikací České geologické služby, dostupných on-line.
Vysvětlivky k souboru geologických a ekologických účelových map přírodních zdrojů jsou k dispozici on-line v Digitálním mapovém archivu (List 11-11 Aš).

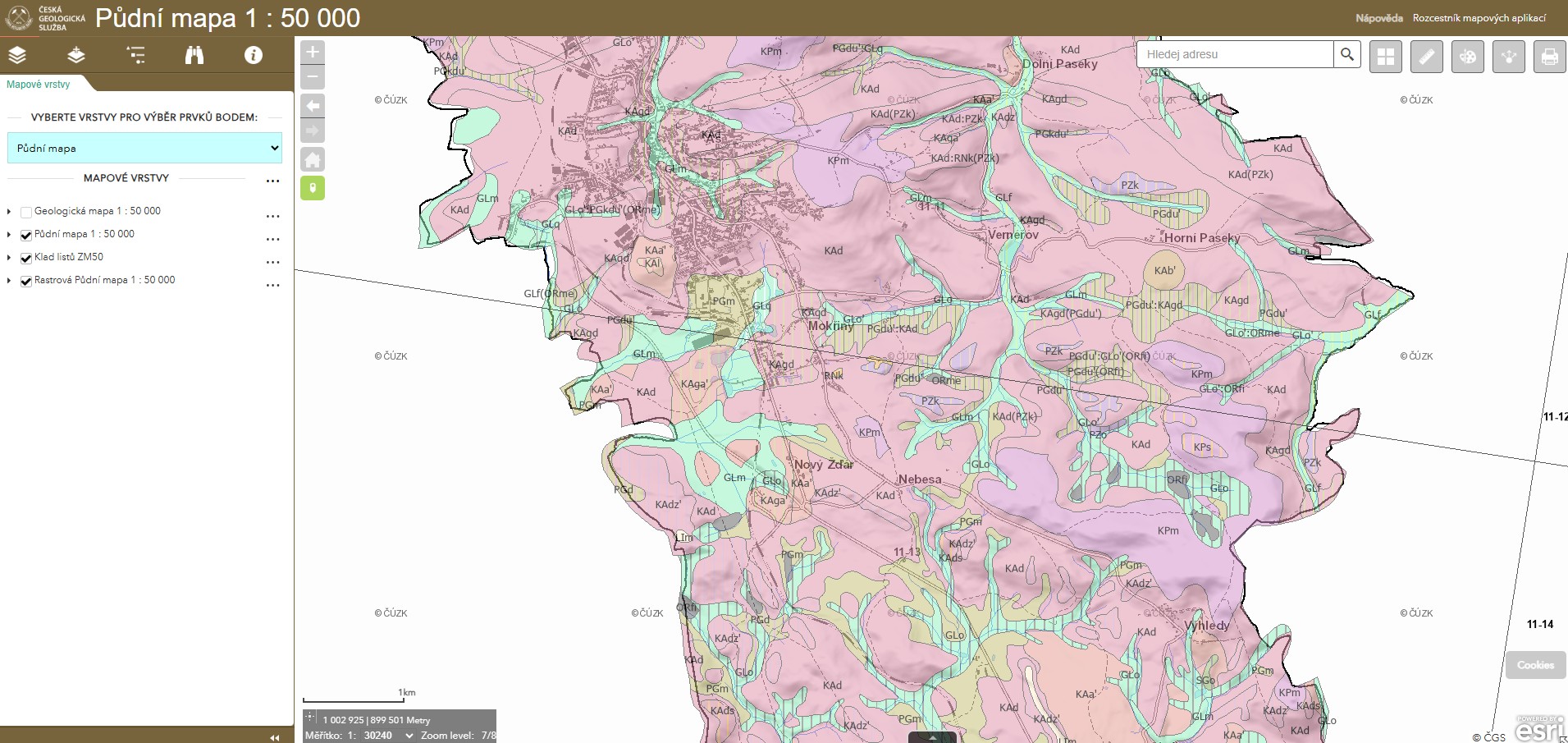

RYCHLÉ ODKAZY KE GEOLOGICKÝM MAPÁM (DOSTUPNÝCH ON-LINE)

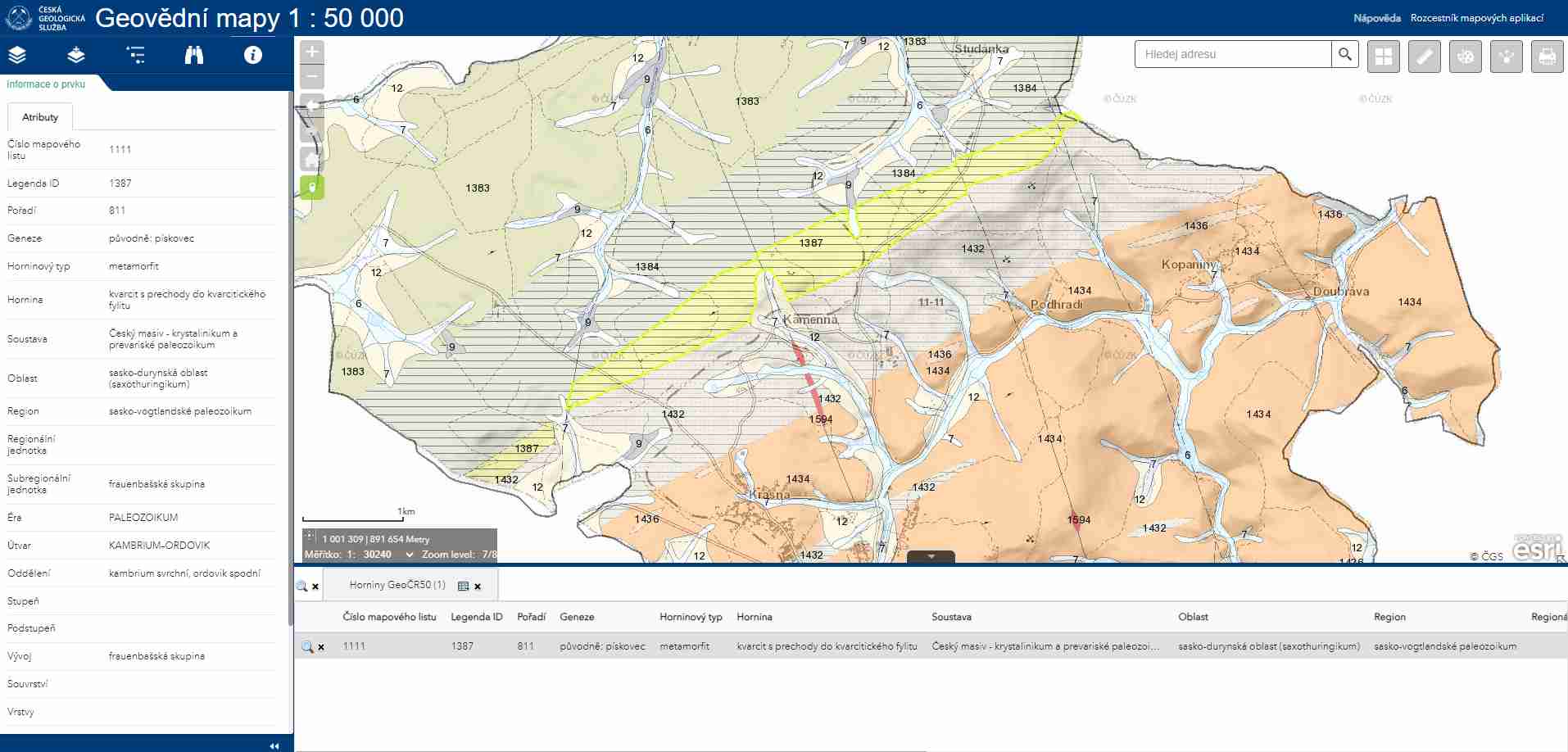

Geovědní mapy - geologická mapa měřítka 1 : 50 000, jež disponuje mnoha vrstvami a doplňky (měření vzdáleností, hledání, tisk, souřadnice bodů atd.), ... mapa nemá geolokaci; o aplikaci/nápověda:

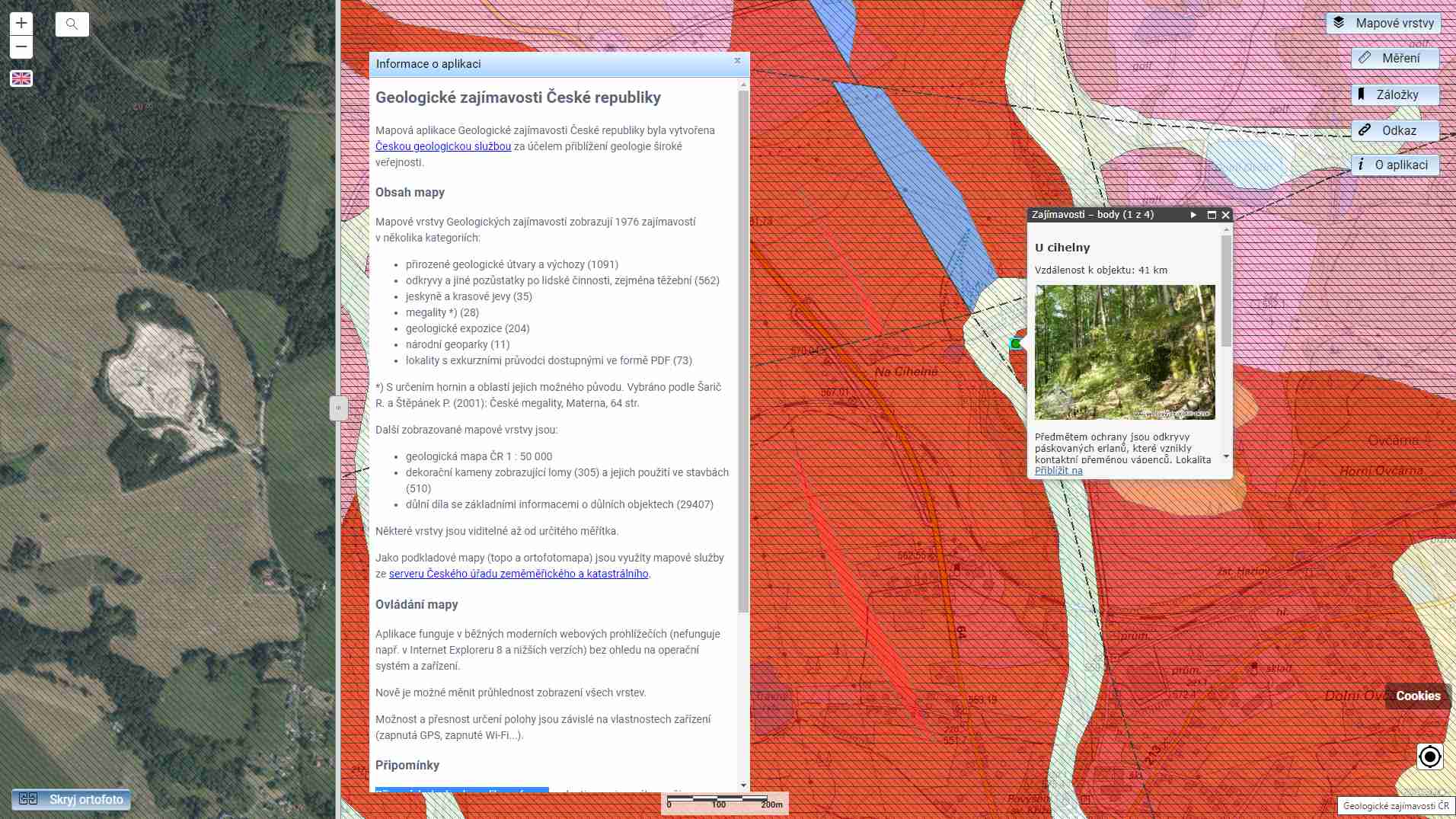

Mapa geologických zajímavostí České republiky (geologické zajímavosti ČR, verze 2.0 - ČGS+ČÚZK, vše o aplikaci);
zobrazuje 2017 lokalit (stav k 3. 11. 2023) s geologickými zajímavostmi; max. zvětšení v aplikaci až do podrobnosti mapového podkladu ČÚZK (zobrazené měřítko "40 m"); mapa obsahuje méně podrobný popis (atributu prvku), tj. kliknutím do mapy se zobrazí tabulka v ploše s popisem, ovšem v menších informačních podrobnostech (!), než v geovědní mapě ČGS 2023 (viz níže); mapa je optimalizována pro dotyková zařízení a malé displeje; nápověda k ovládání mapy; v mapě lze znázorňovat další užitečné vrstvy (například digitální model reliéfu páté generace - dmr5g) ⁽¹⁰⁾:

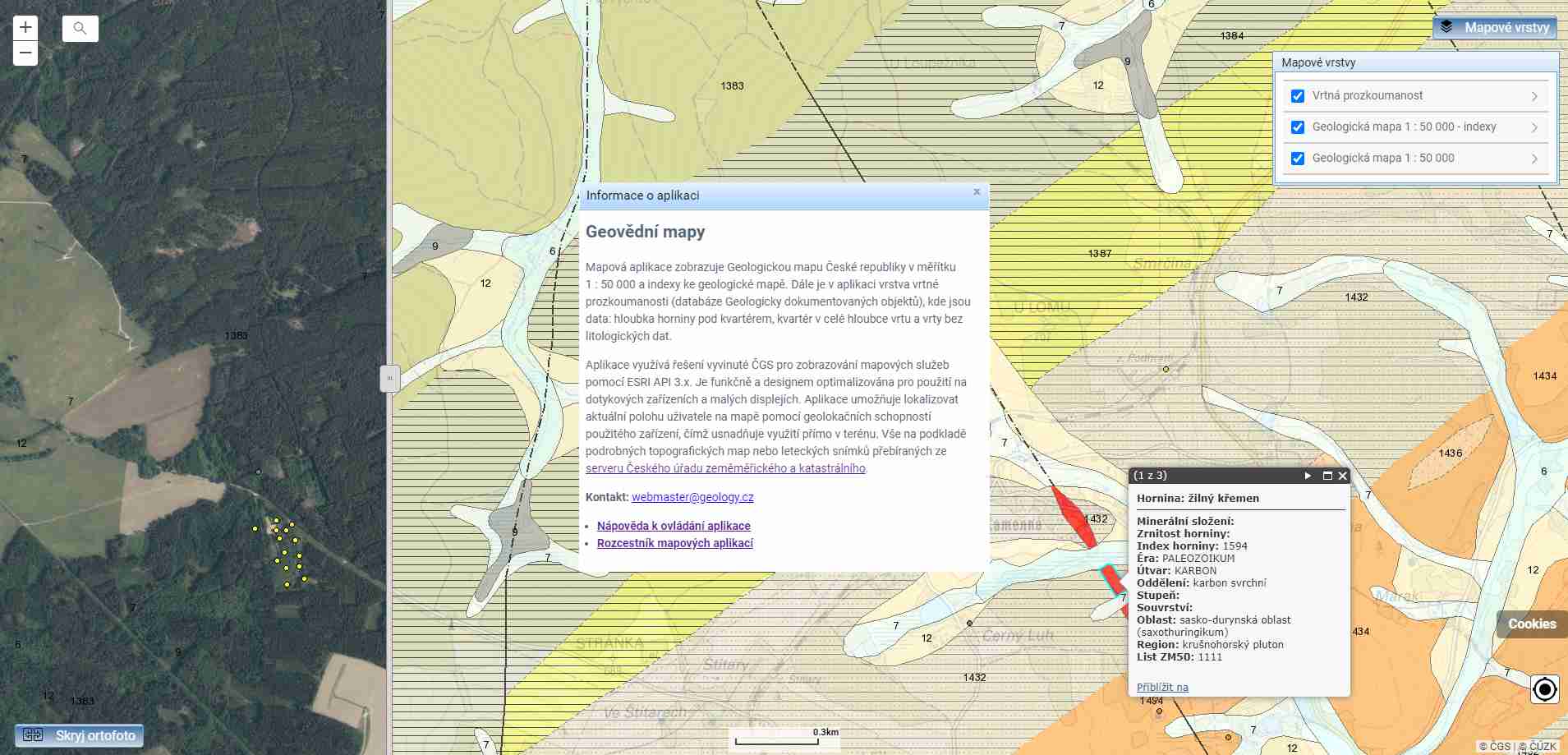

Geovědní mapy ČGS 2023 (geovědní mapa - ČGS+ČÚZK) je optimalizována pro mobilní zařízení (=obsahuje geolokaci), umí zvětšení až do podrobnosti mapového podkladu ČÚZK (zobrazené měřítko "40 m"); mapa obsahuje podrobný popis (atributu prvku), tj. kliknutím do mapy se zobrazí tabulka v ploše s podrobným popisem (jako v mapách "geocr50"); lze prohlížet v "režimu ortofoto"; nápověda k ovládání mapy:

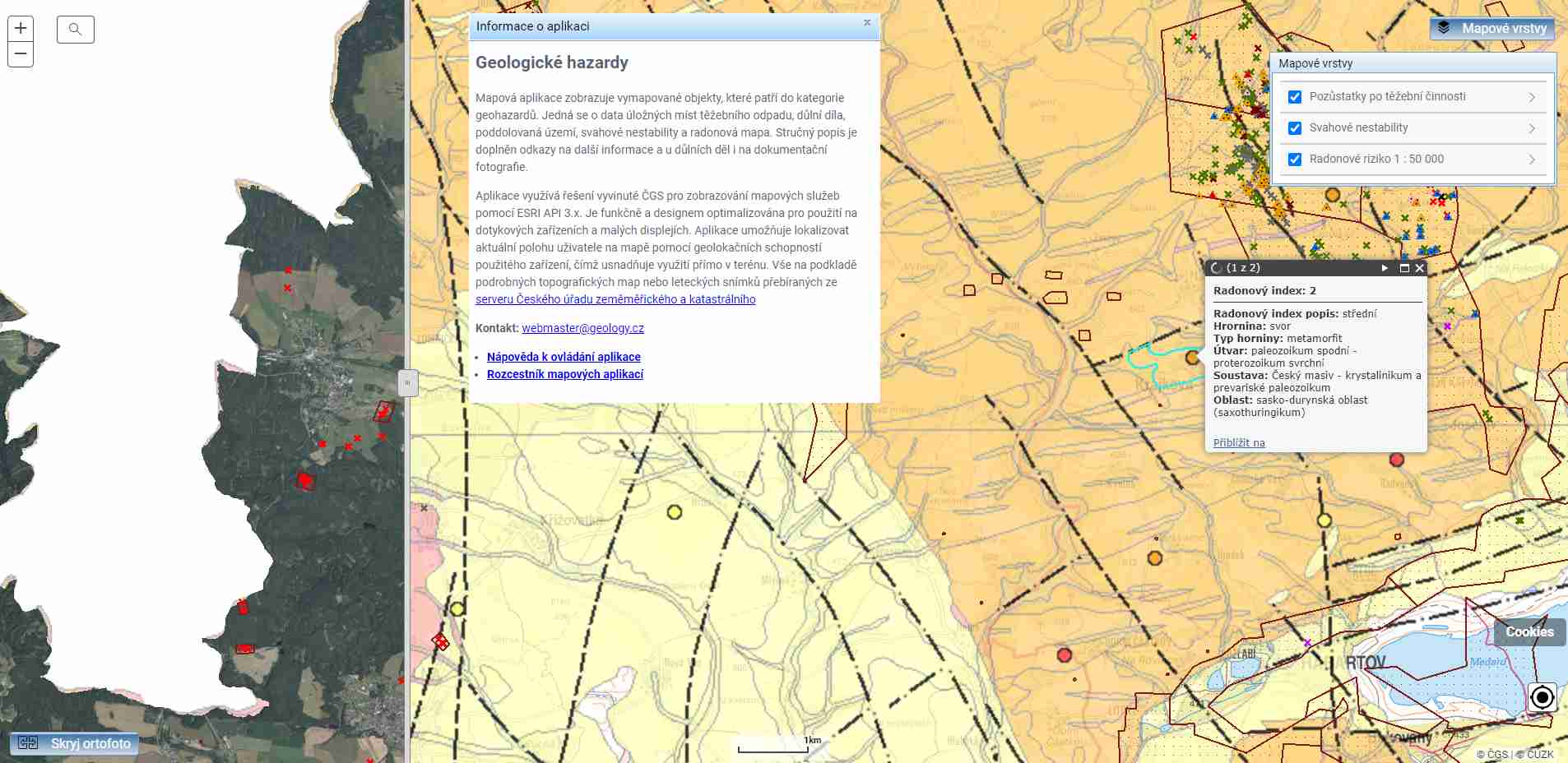

Mapa - geohazardy (ČGS 2023) (mapa geohazardů - ČGS+ČÚZK) je optimalizována pro mobilní zařízení (=obsahuje geolokaci), umí zvětšení až do podrobnosti mapového podkladu ČÚZK (zobrazené měřítko "40 m"); mapa obsahuje podrobný popis (atributu prvku), tj. kliknutím do mapy se zobrazí tabulka v ploše s podrobným popisem (jako v mapách "geocr50"), lze prohlížet v "režimu ortofoto"; nápověda k ovládání mapy:

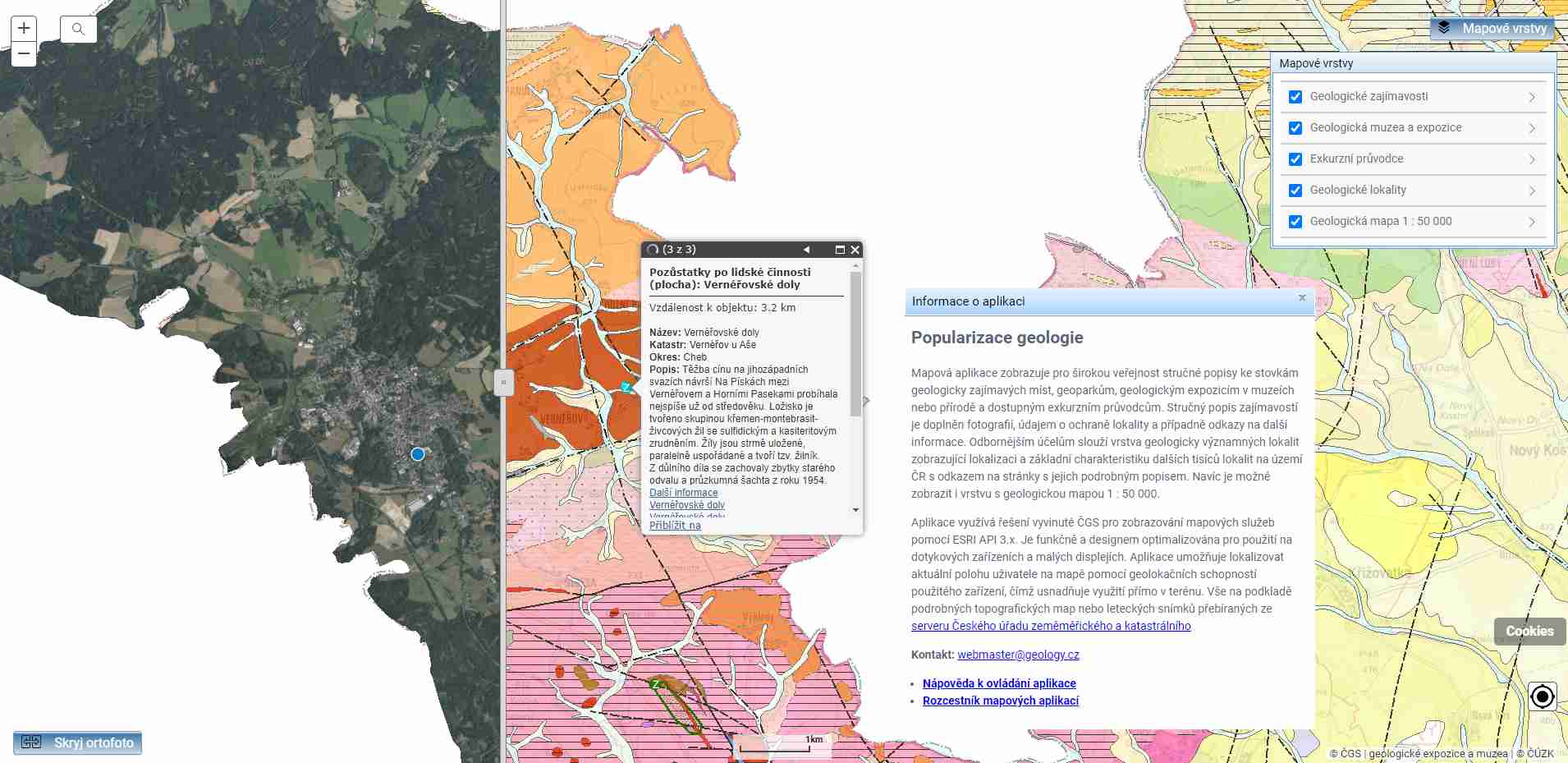

Mapa - popularizace (ČGS 2023) (mapa popularizace - ČGS+ČÚZK) je optimalizována pro mobilní zařízení (=obsahuje geolokaci), umí zvětšení až do podrobnosti mapového podkladu ČÚZK (zobrazené měřítko "40 m"); mapa obsahuje podrobný popis (atributu prvku), tj. kliknutím do mapy se zobrazí tabulka v ploše s podrobným popisem (jako v mapách "geocr50"), lze prohlížet v "režimu ortofoto"; nápověda k ovládání mapy:

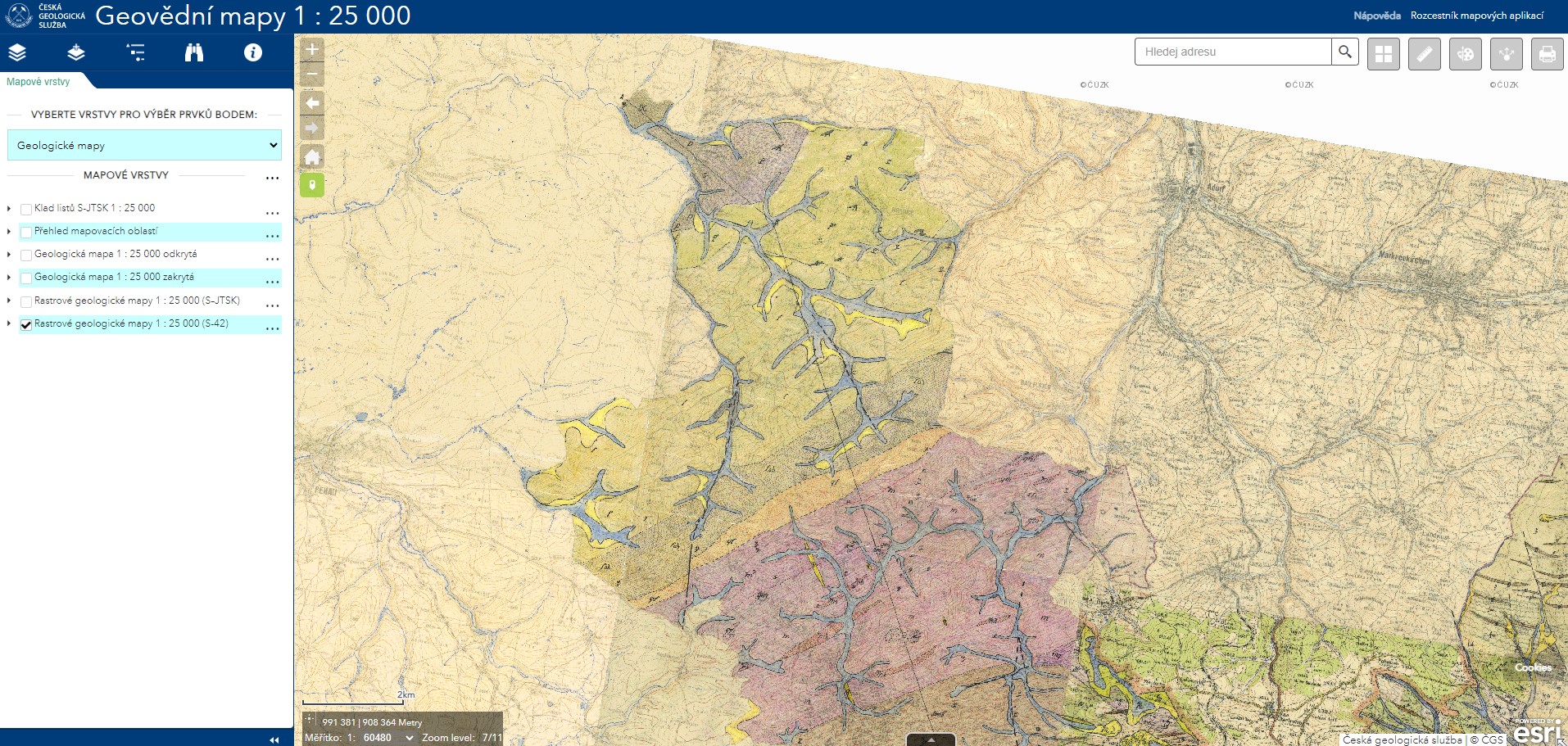

Geovědní mapy - geologická mapa (ČGS 2024) měřítka 1 : 25 000 v kladu listů Gauss–Krügerova zobrazení (S-42), jež disponuje mnoha vrstvami a doplňky (měření vzdáleností, hledání, tisk, souřadnice bodů atd.), ... mapa nemá geolokaci a klikem do plochy se zobrazí odkaz na podrobnou legendu; pro zobrazení Ašského regionu je potřeba zapnout vrstvu "S-42" - viz obrázek vlevo, vmapě lze přidat další vrstvy (například podkladovou - ortofoto, DMR 5g aj.); o aplikaci/nápověda:

Údaje o území

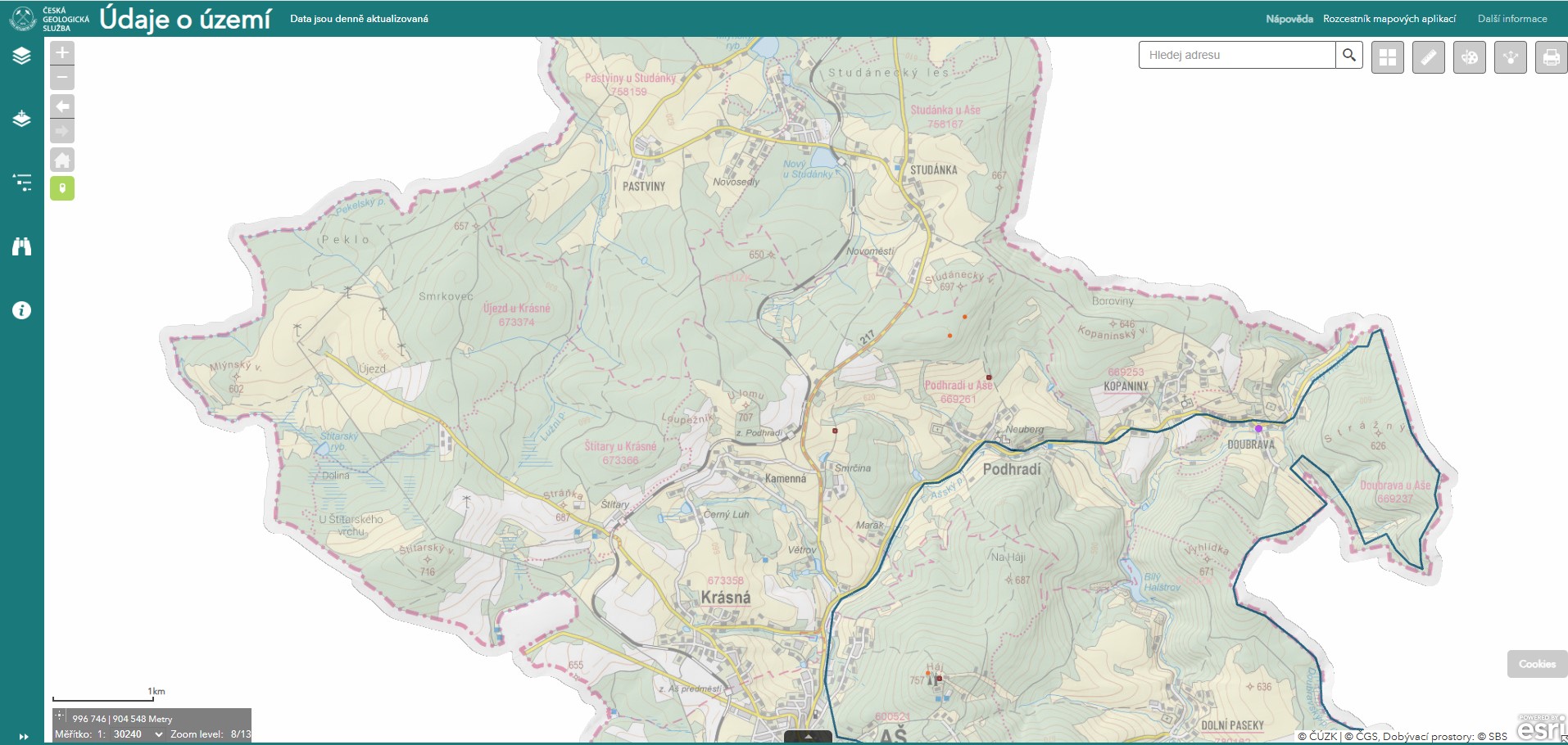

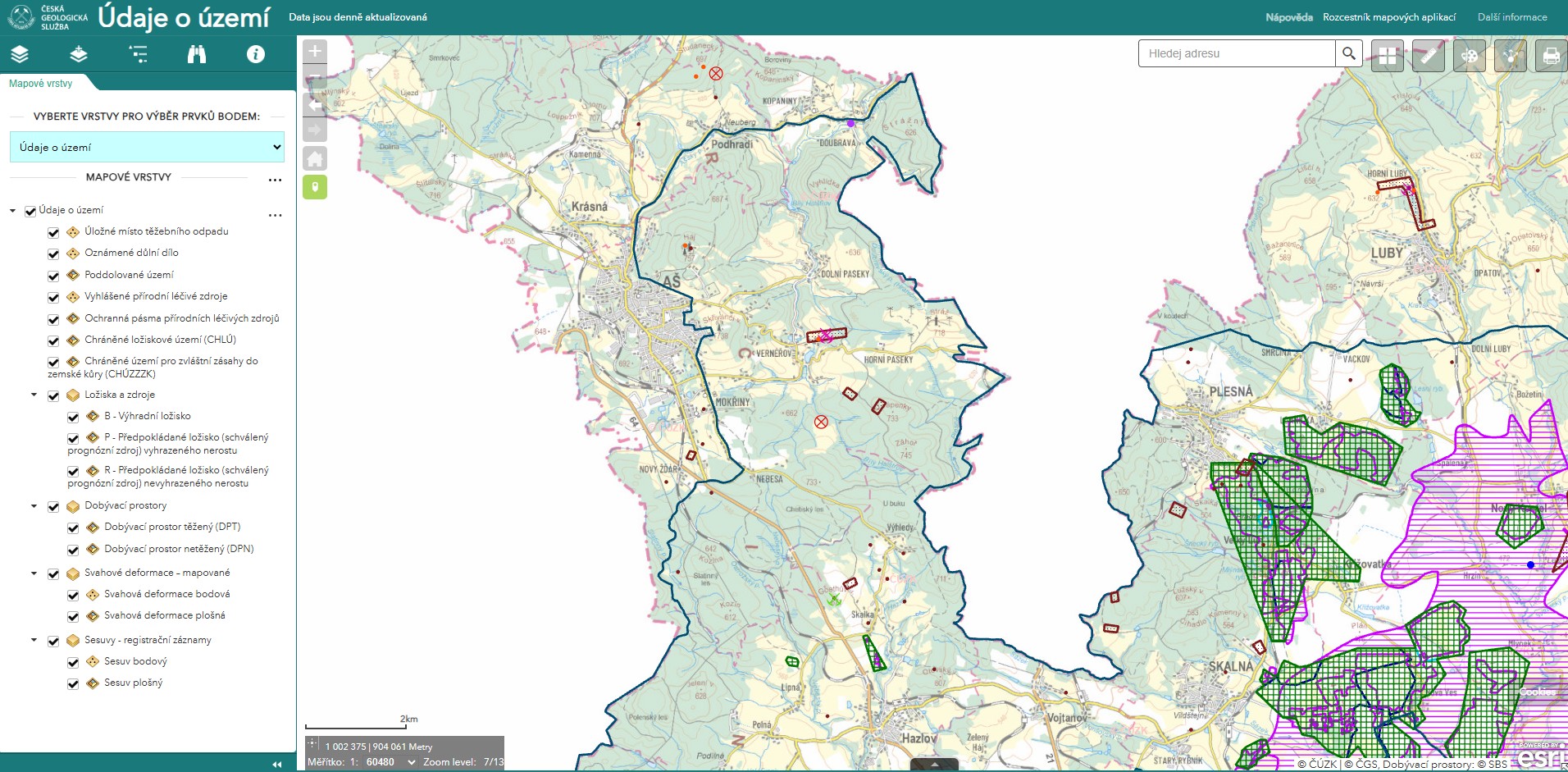

Česká geologická služba provozuje mapový server zobrazující aktuální údaje o území z hlediska poddolování, starých důlních děl a dobývacích prostorů ložisek nerostných surovin
odkaz: https://mapy.geology.cz/udaje_o_uzemi/

Historie geologického mapování území ČR

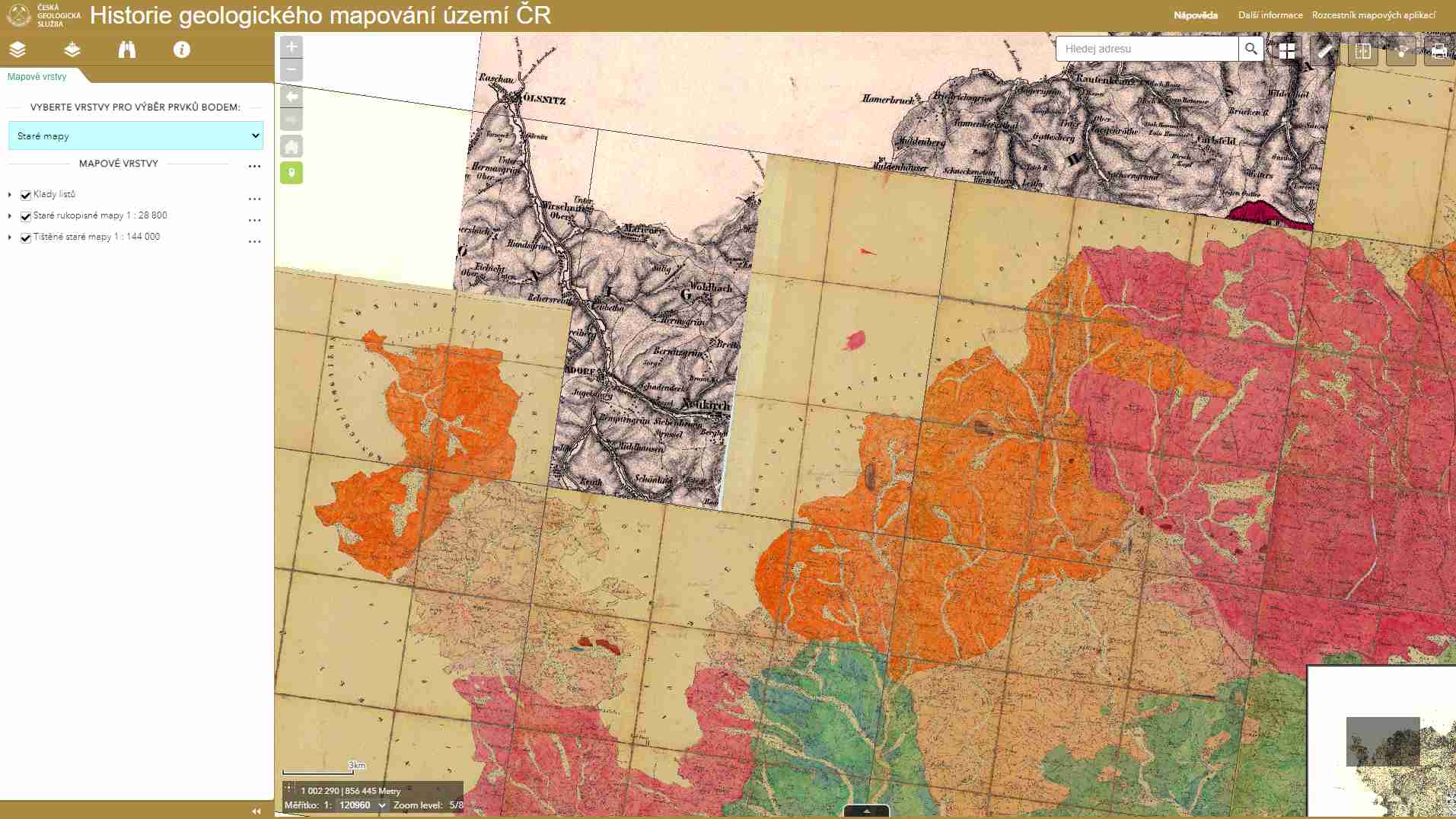

Česká geologická služba provozuje mapový server zobrazující dva soubory starých geologických map z území Čech a Moravy - rukopisné geologické mapy v měřítku 1 : 28 800 a tištěné geologické mapy v měřítku 1 : 144 000 (tzv. Haidingerovy) - odkaz: https://mapy.geology.cz/stare_mapy/

Historie geologického mapování Ašska
text v přípravě

REUS

MOTTL

Ortofotomapy
Ortofotomapy jsou leteckými snímky zemského povrchu i s vegetací, stavbami, atd., hodí se zejména při hledání již neexistujících lomů, pískoven, zmizelých staveb, cest a podobně. Velmi zajímavá je - na webu dostupná - černobílá ortofotomapa z konce padesátých, začátku šedesátých a ze sedmdesátých let minulého století. Nové ortofotomapy jsou barevné (viz též mapy.cz, google.com atd.) - odkaz: https://geoportal.gov.cz/web/guest/map?permalink=d9b93e49d4b04ace21eccd4fca07e39b

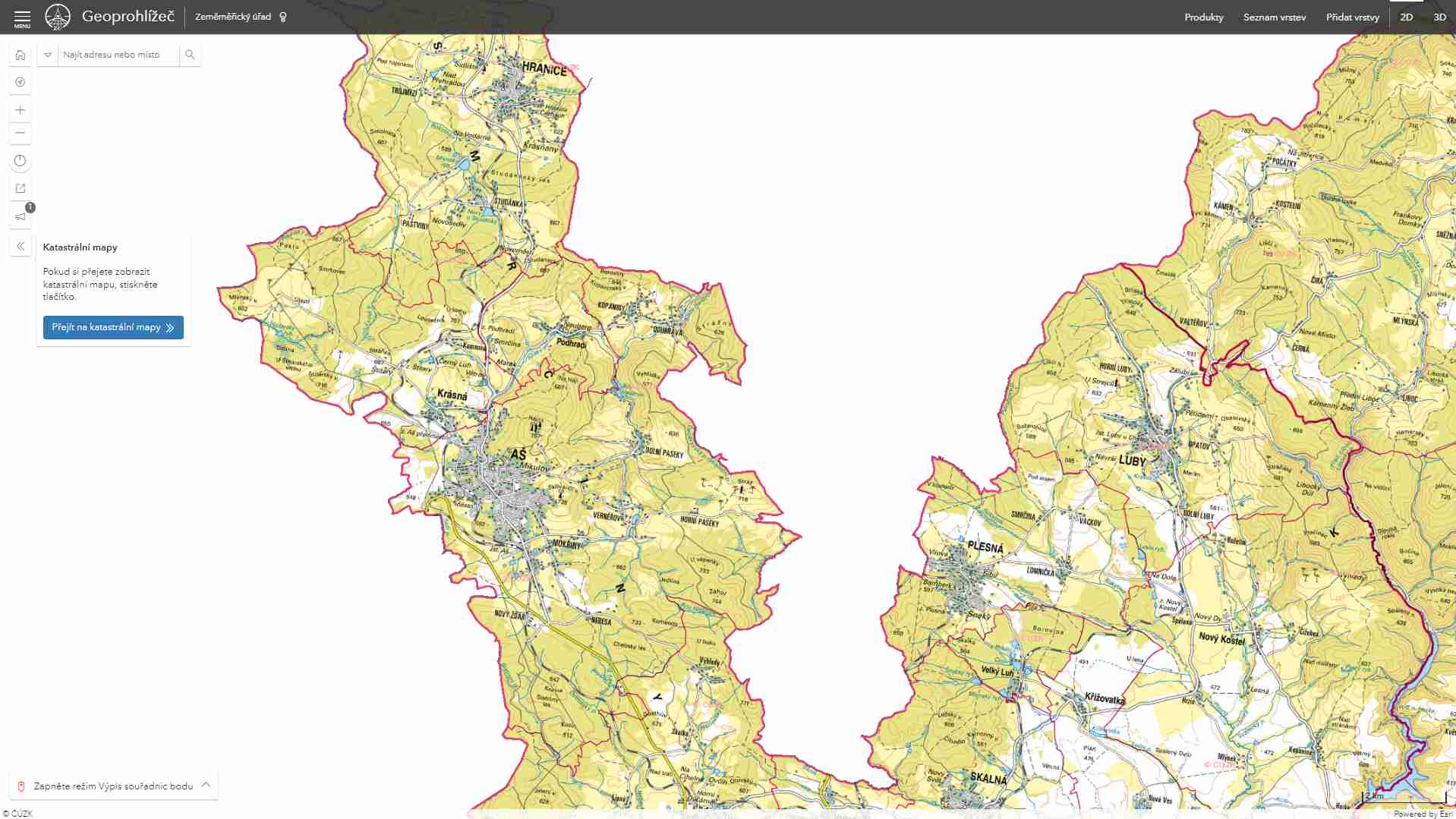

Základní, katastrální a další mapy ČR - Geoprohlížeč ČÚZK
zdroj: https://ags.cuzk.cz/geoprohlizec/

Mapy povrchu terénu
v geoprohlížeči na geoportálu ČÚZK přidáme vrstvu "digitální model reliéfu terénu" (viz ZABAGED a nejpodrobnější Dmr5g) ⁽¹³⁾

dig_model_reliefu_Dmr5g

Praktická ukázka vlivu velikosti měřítka na zobrazení mapy a velikosti území (výřezy jsou shodné velikosti) ⁽¹¹⁾:

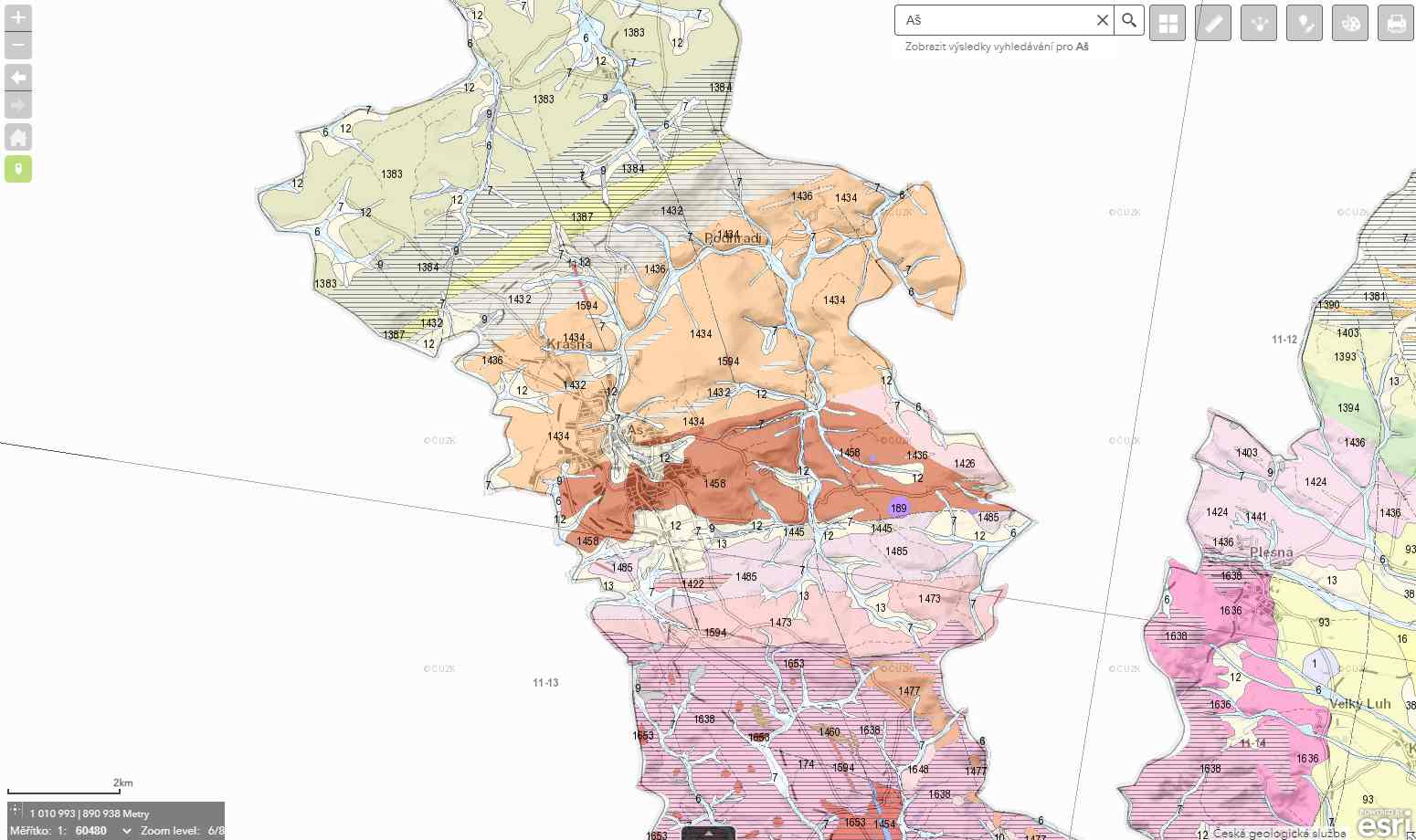

mer_1_ku_60480

měřítko 1 : 60480 = mapa menšího měřítka, než mapa níže zobrazená (ve výřezu je zobrazeno větší území a méně detailů)

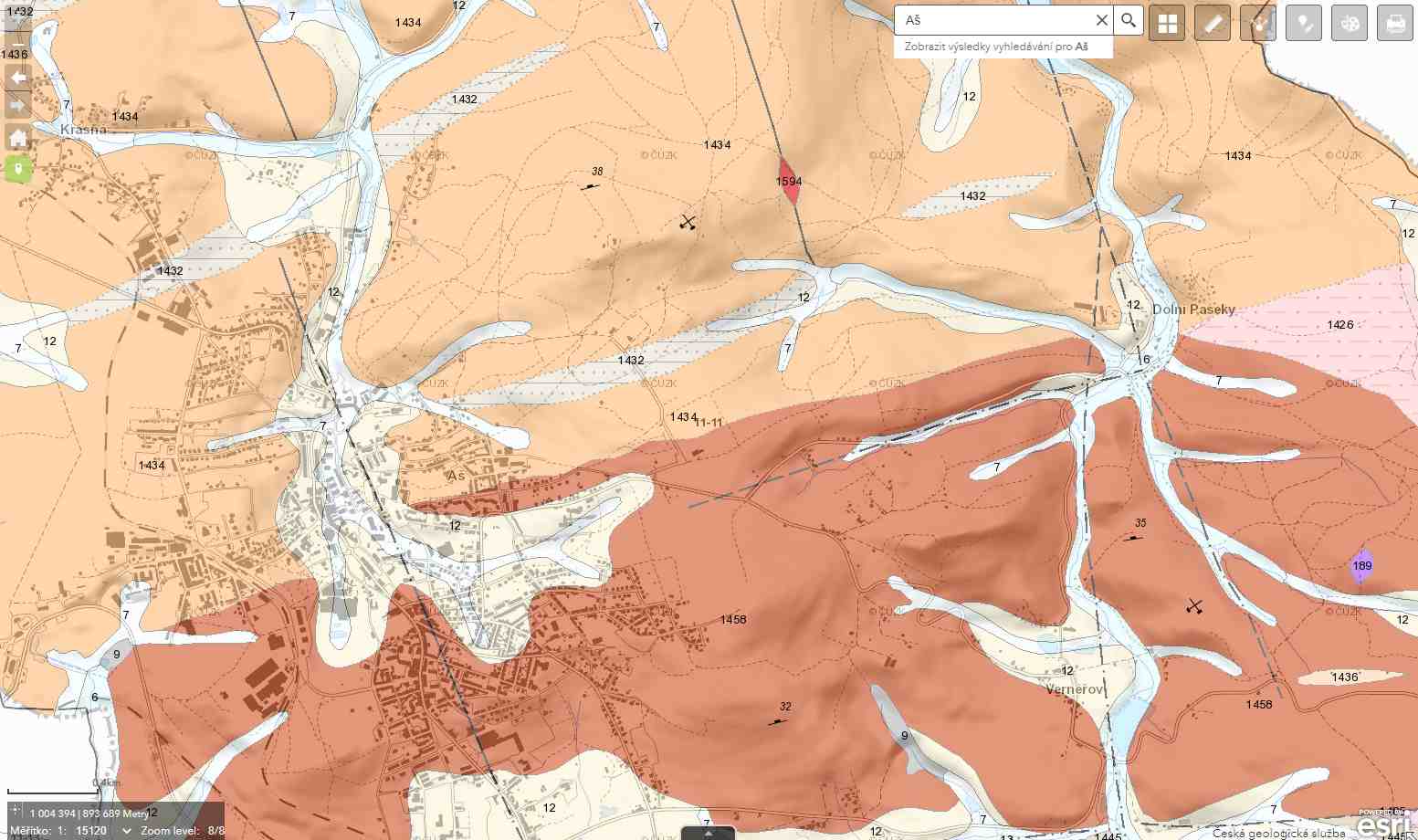

mer_1_ku_15120

měřítko 1 : 15120 = mapa většího měřítka, než mapa výše zobrazená (ve výřezu je zobrazeno menší území a více detailů)

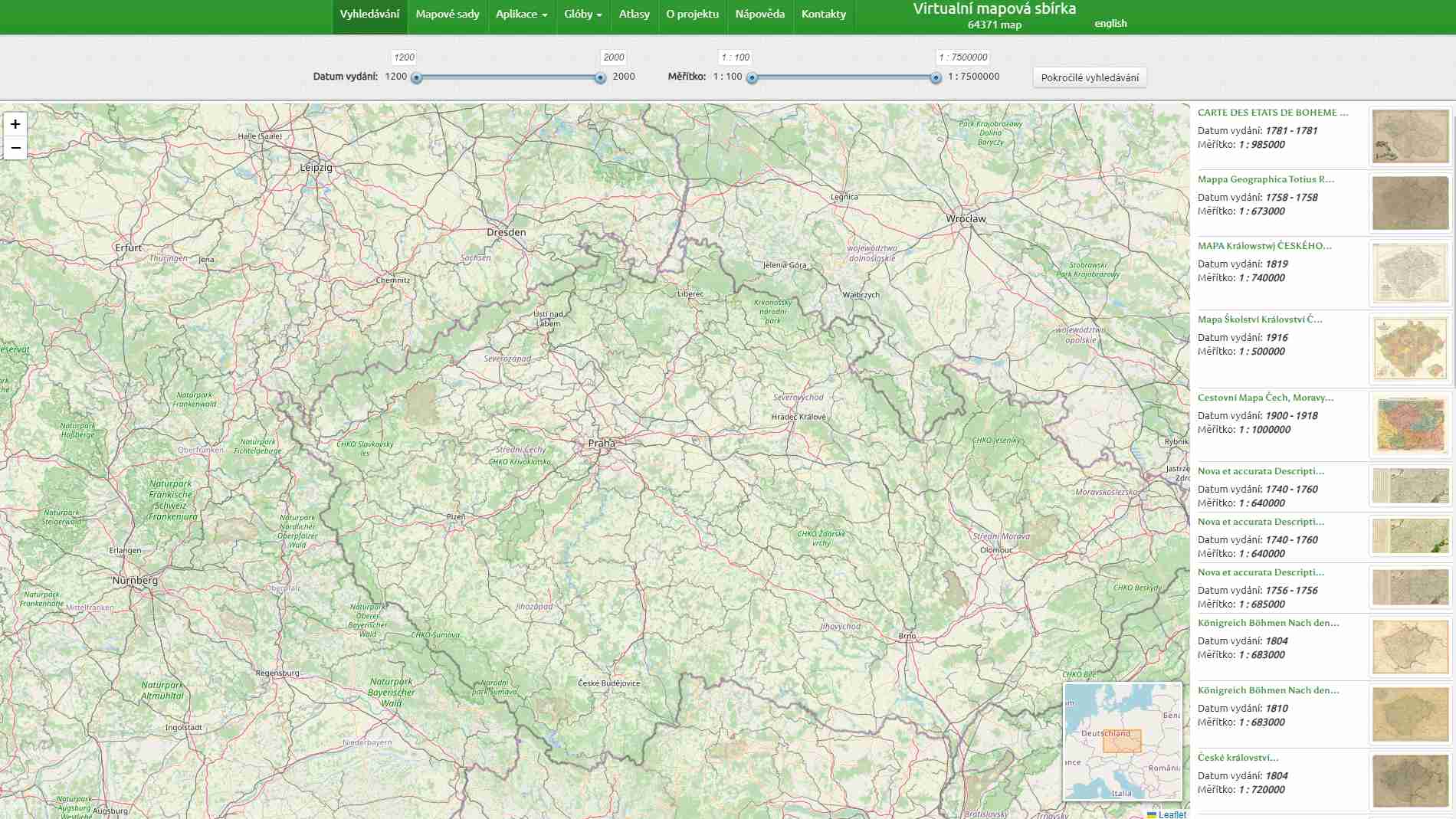

"Virtuální mapová sbírka" (chartae-antiquae.cz)
zdroj: http://www.chartae-antiquae.cz/cs/?view=49.9954,14.3536,8&year=1200,2000&scale=100,7500000

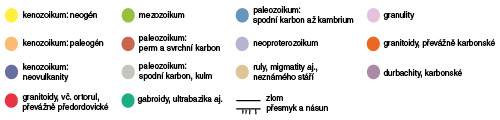

Zjednodušená geologická mapa České republiky
(zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologie-cr)

9870241

9878241

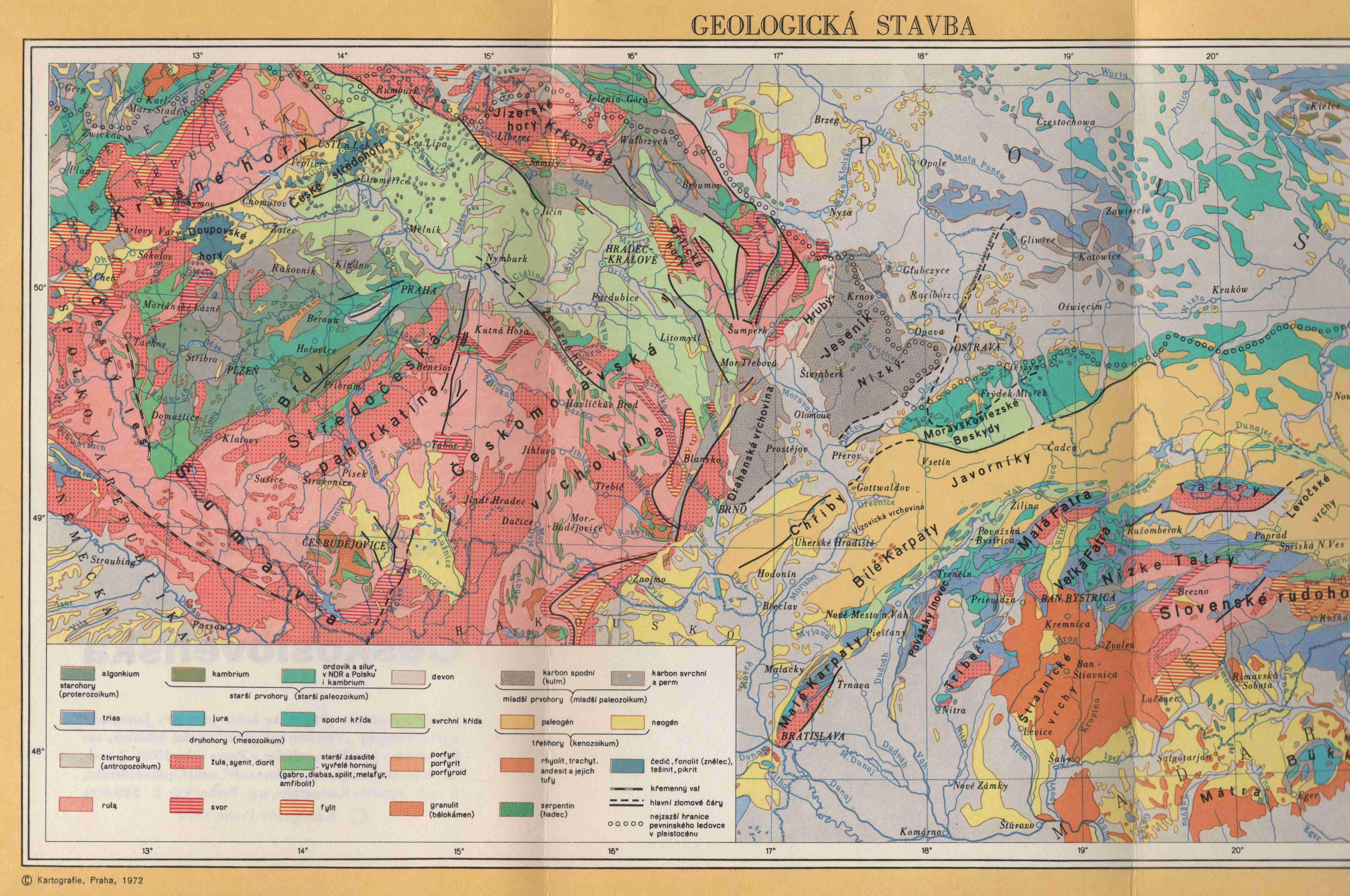

geol-mapa-1ku2250000-kartografie-praha-1972

příklad geologické mapy malého měřítka ("schematické" ⁽¹²⁾) (1 : 2 250 000), (zdroj: JANOUŠOVÁ, Jaroslava a VOTÝPKA, Jan. Všechno bylo jinak: o minulosti země a vývoji povrchu Československa. Objektiv (Albatros). Praha: Albatros, 1980.)

Pestrost a složitost geologie České republiky dokumentuje jednak barevnost geologické mapy, jednak rozložení hornin na jejím povrchu
Vyjádříme-li v procentech plochu jednotlivých hornin na povrchu geologické mapy České republiky (1:500 000) připadá pak na:
křídové sedimenty – 23,8%
sedimenty Karpat – 19,9%
silně metamorfované horniny (ruly, svory, amfibolity) – 17,0%
hlubinné vyvřeliny žulového typu – 10,0%
spodnokarbonské sedimenty – 7,1%
proterozoické sedimenty – 6,7%
staropaleozoické slepence a pískovce – 4,9%
permokarbonské sedimenty - 4,1%
slabě metamorfované horniny (fylity, zelené břidlice) – 2,5%
třetihorní vulkanity – 1,0%
třetihorní sedimenty – 1%
Pozn.: Další horniny nedosáhnou ani jednoho procenta, čtvrtohorní pokryv nebereme v úvahu
Uvedené geologické jednotky jsou jednak obrazem vývoje a geologického složení, jednak tvůrci povrchu krajiny. Například křídové sedimenty jsou na rovinách a pahorkatinách, silně metamorfované horniny na vrchovinách a hornatinách, žulové horniny na pahorkatinách a vrchovinách, třetihorní sedimenty na povrchu rovin a pánví.

Složení hornin se s rostoucí hloubkou pod povrchem rychle mění
V hypotetickém řezu, vedeném 3 km pod povrchem, převládnou metamorfované horniny, zvětší se plocha žulových vyvřelin, zcela zmizí platformní pokryv, méně bude proterozoických i karbonských hornin. Zůstanou kořeny karpatských příkrovů, části karpatské předhlubně a vídeňské pánve. ⁽³⁾
Zhruba 95 % objemu zemské kůry připadá na horniny magmatické a metamorfované; zbývajících 5 % objemu tvoří sedimentární horniny. V nejsvrchnějších částech
zemské kůry je však zastoupení sedimentárních hornin podstatně vyšší a na zemském povrchu jsou dokonce převažujícím genetickým typem hornin. ⁽⁴⁾

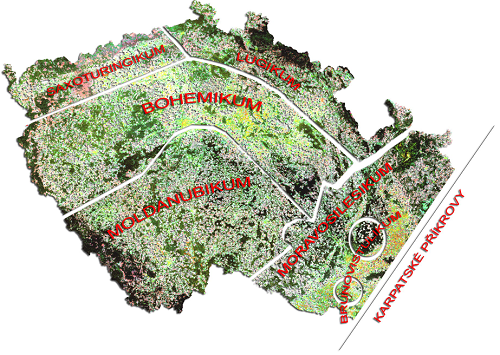

Hlavní geologické jednotky České republiky
(zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologie-cr)

9874242
Největší geologická mapa Čech byla objevena nedávno :-) ...

50537170_10213981211545954_3944822191727575040_n

... geologická mapa Čech na plátně o rozměru 530 × 470 cm je pravděpodobně největší geologickou mapou Čech...

50591964_10213981210745934_3742005297615470592_n

... mapa je celá ručně namalovaná olejem na plátně a má dodnes svěží barvy...

50306179_10213981211385950_4205087833951567872_n

... mapa pochází z nejstarší veřejně přístupné paleontologické expozice v Čechách, z montovaného pavilonu nesoucího hrdé označení „Museum Geologicum“, jež stál od roku 1875 v zahradě za tehdejší muzejní budovou na Příkopech (mapa je tedy stará 144 let, o 15 let starší, než historická budova NM na Václavském náměstí)...

POZNÁMKY, LEGENDA A ODKAZY

⁽¹⁾doslovná citace, zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologicka-temata/geologicke-mapovani)
pozn.: čím bude mapa menšího měřítka (větší číslo v pravé části číselného zobrazení měřítka), tím je na ní zobrazeno méně detailů a hovoříme pak o zevšeobecněném obrazu (skutečnost je zestručněna, neobsahuje všechny informace a řada jich není zobrazena díky jejich "malým rozměrům"; detaily tak může popisovat legenda mapy nebo jsou zachyceny ve vysvětlivkách (speciálním textu) k mapě; geologickou mapu ČR v měřítku 1 : 500 000 lze pořídit (ve složené i "flat" verzi) zde
⁽²⁾ "Geologické mapy odkryté znázorňují geologickou stavbu území mapového listu pod kvartérními uloženinami. Znázorňují rozšíření předkvartérních geologických těles na povrchu a interpretaci jejich rozšíření pod kvartérním pokryvem a průmět tektonických prvků na zemský povrch a jejich interpretaci na odkrytý povrch." zdroj: http://www.geology.cz/extranet/mapy/tistene/mapy25
⁽³⁾ zdroj: http://www.geology.cz/svet-geologie/poznej-geologii/geologie-cr)
⁽⁴⁾ zdroj: PETROGRAFIE SEDIMENTŮ - doc. RNDr. Jiří Zimák, CSc., Katedra geologie PřF UP Olomouc
⁽⁵⁾ zdroj: https://mapy.geology.cz/geo/#

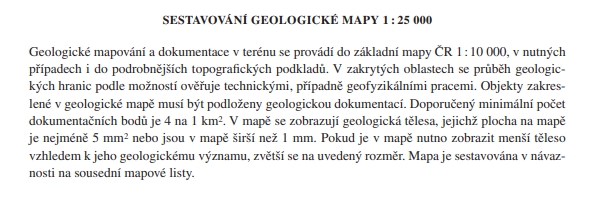

⁽⁶⁾ základní geologická mapa České republiky 1 : 25 000 je mapovým dílem vzniklým systematickým a komplexním výzkumem zemské stavby ve studovaném území s vysokou mírou vědeckých a aplikovaných interpretací - viz Směrnice pro sestavení Základní geologické mapy České republiky 1 : 25 000, nově sestavené mapy jsou publikovány on-line a dostupné i v tištěné verzi (včetně vysvětlivek dostupných v digitálním mapovém archivu ČGS - on-line aplikace, nápověda), starší mapy jsou na DVD-ROMu (Interaktivní geologické mapy ČR 1 : 25 000 - 940 tištěných i rukopisných geologických map z let 1955-2001); je potřeba vést v patrnosti, že následné mapy menších měřítek (méně podrobné, "regionální") jsou sestavovány digitálně, slouží zejména pro vědecké a vzdělávací účely a nemohou být použity v případech, kdy je zapotřebí velmi detailní (místní) geologické informace...; ze "směrnice" (viz výše) cituji:

sestavovani_geol_mapy_1ku25000_topograficky_podklad_1ku10000

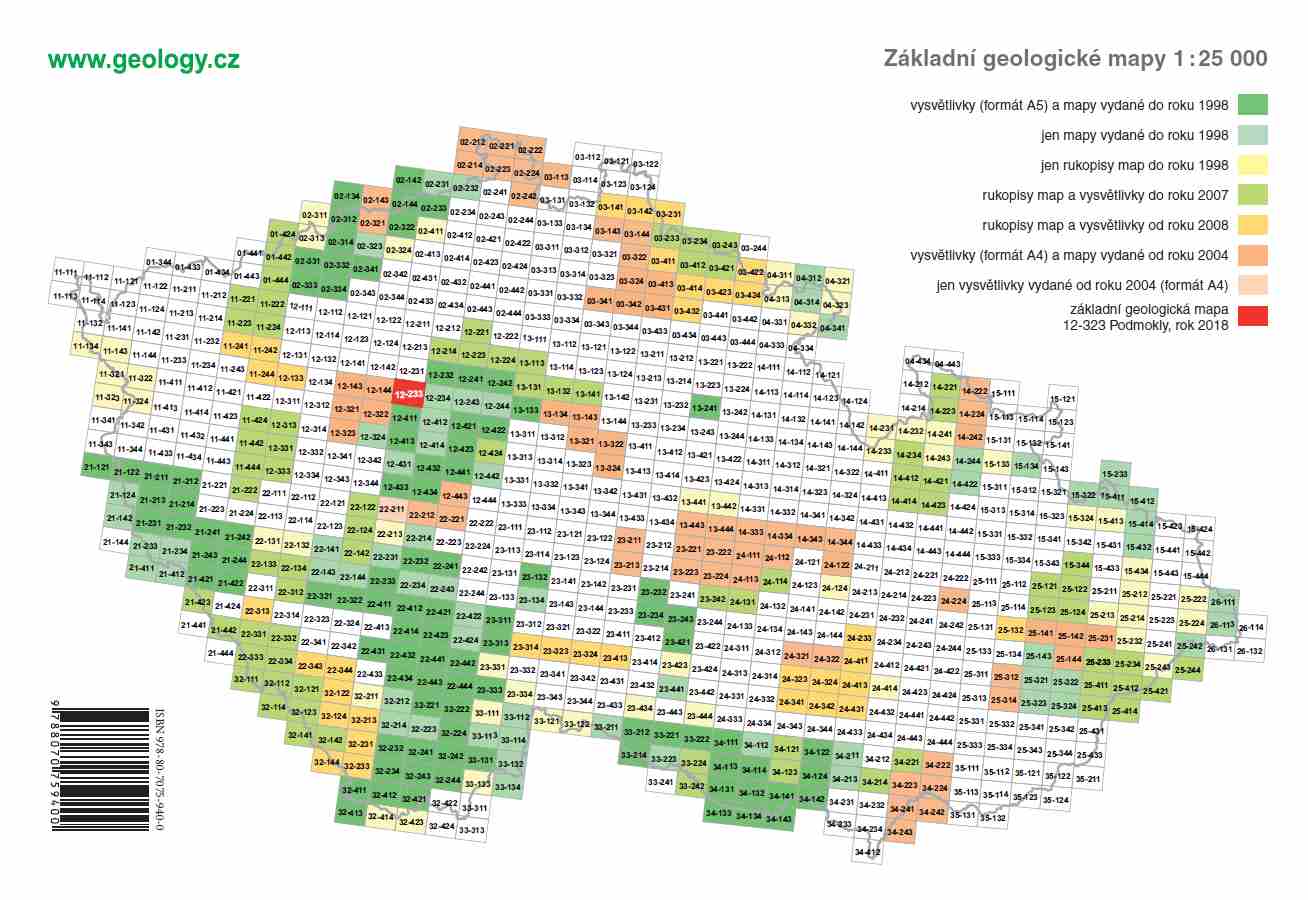

dosud tiskem vydané mapy 1 : 25000 - klad listů (stav 2023):

klad-geologickych-map-1ku25000 geologická mapa 1 : 25 000 on line

⁽⁷⁾ webové mapové služby (WMS - Web Map Service) obecně - wikipedia
⁽⁸⁾ geologická mapa - list Aš (krystalinikum) - byla dokončena v roce 1960 (to jsem se právě narodil :-); geologické mapy 1 : 50 000 - zakryté (tj. včetně kvartérního pokryvu); Věstník ÚÚG z roku 1965 praví:

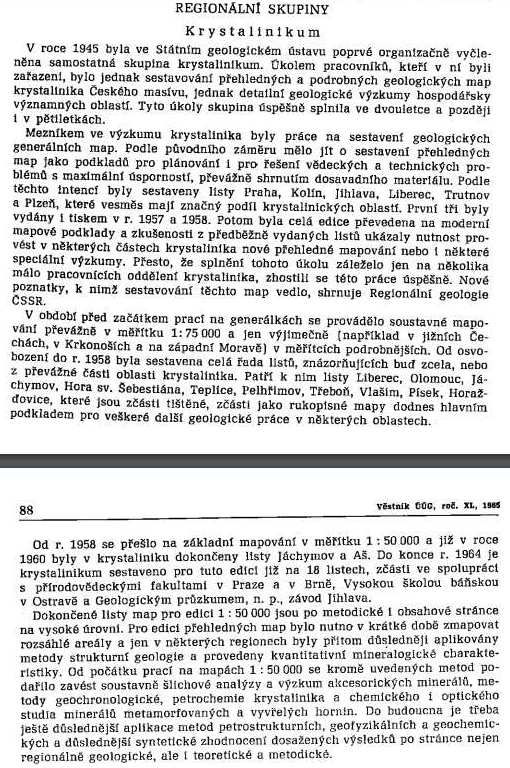

jako_prvni_byly_dokonceny_listy_jachymov_a_as_1960_oriznuto_GeologieAsska.cz_GeoVychazky.cz

... k mapám jsem dostal následující aktuální - a historii upřesňující - informaci (leden 2024):

"To že těleso amfibolitu na online geologické mapě chybí je normální - ty mapy jsou jen orientační a vznikaly v 60. letech, když se celé území ČSSR muselo během několika málo let celé zmapovat v měřítku 1:50 000. K tomu ještě připočti fakt, že geologové byly potřeba úplně jinde - na rudních a nerudních ložiscích a je jasné, že odvedená práce byla často poměrně nekvalitní. Pokud je to ve starších mapách zakreslené, tak očividně ani neproběhlo srovnání se staršími daty, jak se to dělá dnes. Vezmi si, že mapu 1:25 000 v okolí Jičína zpracováváme aktuálně v řešitelském týmu 8 lidí, z toho 6 geologů různých zaměření (já jsem tam za vulkanické horniny) a dělá se na ní už dobré 4 roky (na jednu takovou mapu je pětiletý projekt). Oblast je to cca 10 km2. Oni to tehdy museli stihnout za 8 let projít komplet celé od Aše po Novou Sedlicu."

⁽⁹⁾ podrobné informace o geologických mapách v měřítku 1 : 50 000 na našem území lze nalézt v publikaci "Instrukce K využití souboru geologických a ekologických účelových map přírodních zdrojů" (volně dostupné on-line)
⁽¹⁰⁾ u mapy "Geologických zajímavostí ČR" jsou některé vrstvy viditelné až od určitého měřítka; jako podkladové mapy (topo a ortofotomapa) jsou využity mapové služby ze serveru Českého úřadu zeměměřického a katastrálního - ČÚZK); mapa obsahuje:
Mapové vrstvy Geologických zajímavostí zobrazují 2017 (stav k 3. 11 2023) zajímavostí v několika kategoriích:
- přirozené geologické útvary a výchozy (1094)
- odkryvy a jiné pozůstatky po lidské činnosti, zejména těžební (563)
- jeskyně a krasové jevy (35)
- megality *) (28)
- geologické expozice (209)
- národní geoparky (44)
- lokality s exkurzními průvodci dostupnými ve formě PDF (72)
*) S určením hornin a oblastí jejich možného původu. Vybráno podle Šarič R. a Štěpánek P. (2001): České megality, Materna, 64 str.
Další zobrazované mapové vrstvy jsou:
- geologická mapa ČR 1 : 50 000
- dekorační kameny zobrazující lomy (305) a jejich použití ve stavbách (510)
- důlní díla se základními informacemi o důlních objektech (29478)
Můj postřeh - užitečné je, že mapa obsahuje:
- překryvnou vrstvu (ortofotomapu), kterou lze změnit na Digitální model reliéfu České republiky 5. generace a regulovat průhlednost vrstvy
- výhodné talčítko "Zobraz/skryj vše"
- měření vzdáleností
- tlačítko lokalizace (pro přenosná zařízení)
⁽¹¹⁾ příklad tisku výřezu z mapy (v měřítku: 1 : 120 960) na formát A4 (na šířku, 300 dpi): = čím větší měřítko (menší číslo), tím tisknu menší území (ale s většími podrobnostmi) a obráceně, čím menší měřítko (vyšší číslo), tím tisknu větší území (ale s menšími podrobnostmi):

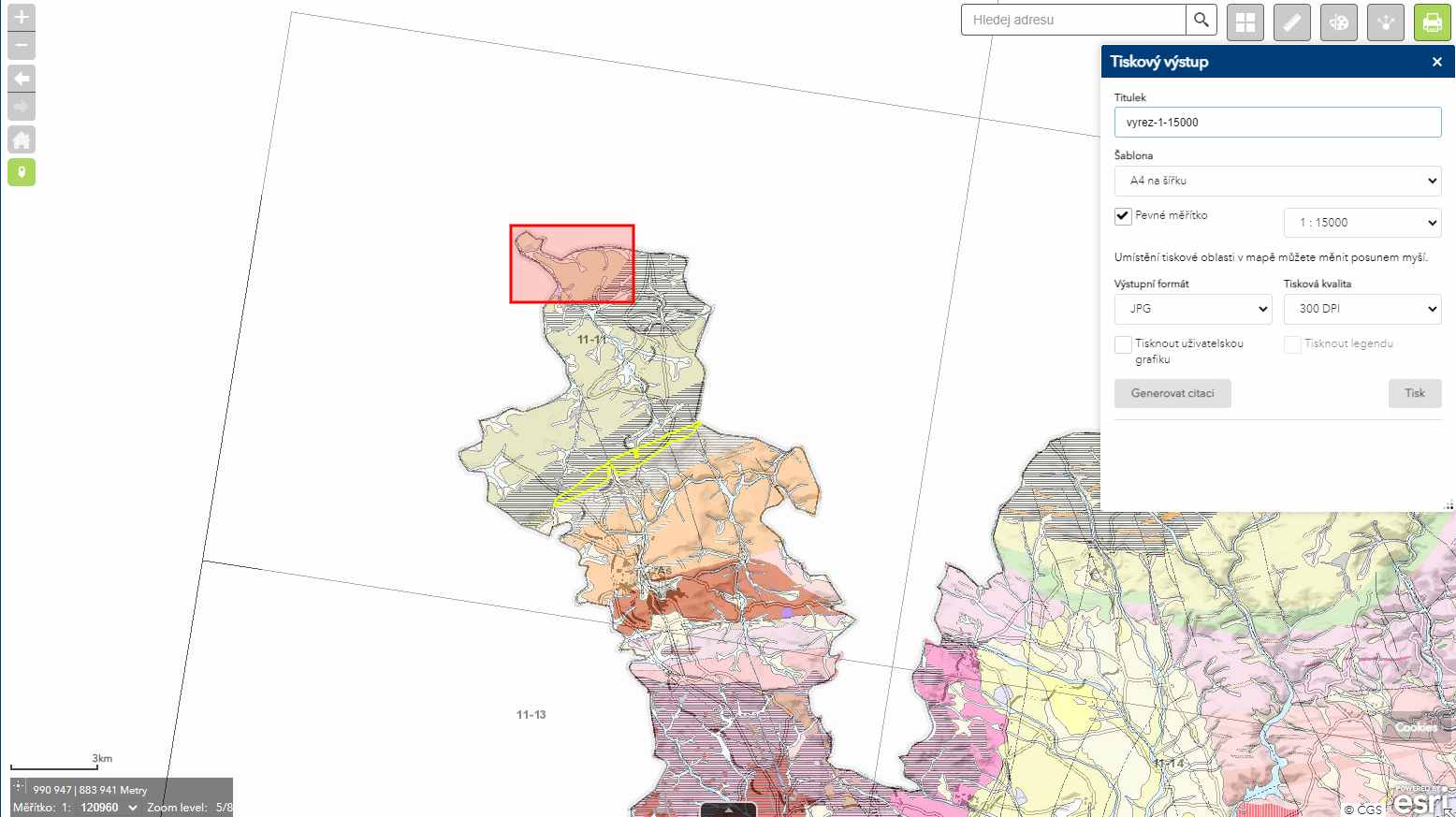

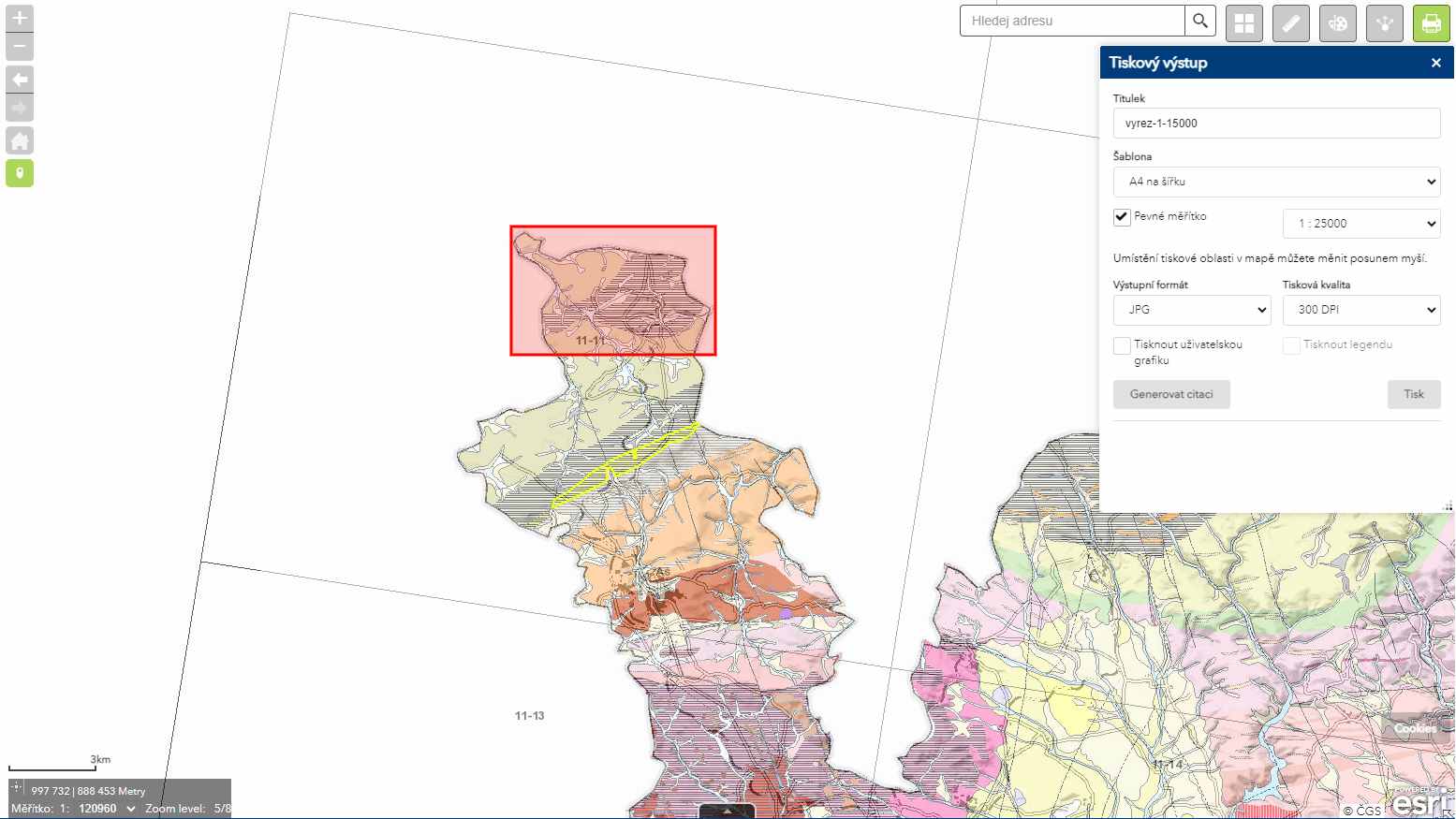

vyrez-01-v-meritku_1ku15000    vyrez-02-v-meritku_1ku25000
výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 15 000 výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 25 000

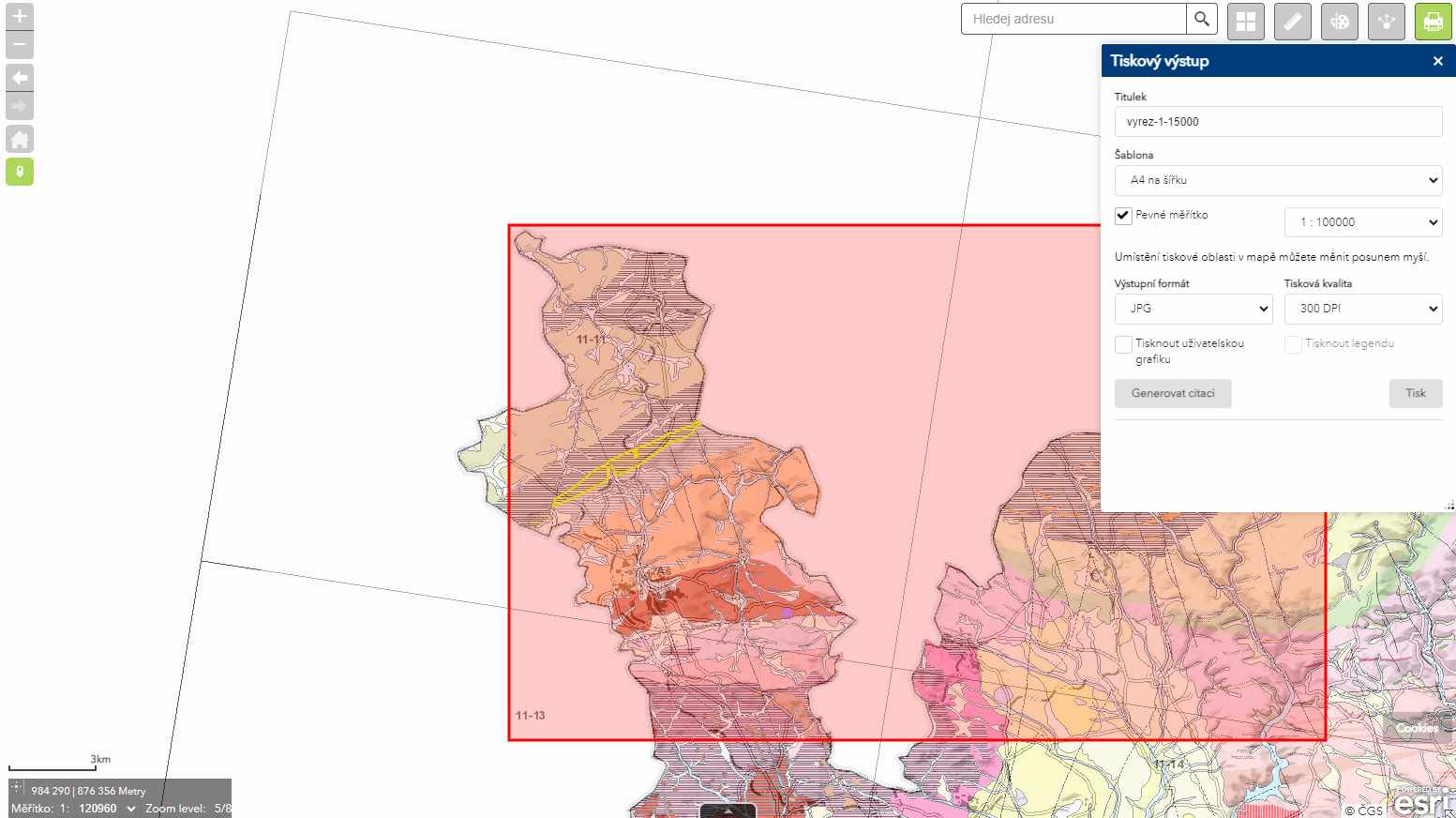

vyrez-03-v-meritku_1ku50000    vyrez-04-v-meritku_1ku100000
výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 50 000 výřez (A4 na šířku, 300 dpi) v pevném měřítku 1 : 100 000

⁽¹²⁾ Mapy se sestavují a vydávají v různých měřítkách, tzn., že obraz krajiny bývá zmenšen např. 1000x, 25 000 x, 50 000 x, 100 000x a více. Na každé mapě je zmenšení udáno formou poměru, např. 1 : 50 000, 1 : 5 000 atd. Zjednodušeně to znamená, že při měřítku 1 : 10 000 je 1 cm na mapě ve skutečnosti 100 m (jmenovatel měřítka se zkrátí o dvě poslední místa). Geologické mapy lze podle měřítek rozdělit na schématické (1 : 500 000 a menší), přehledné (1:500 000 - 1:100 000), základní (1 : 50 000 – 1  :25 000) a podrobné (1 : 10 000 a větší).
(zdroj: http://geologie.vsb.cz/praktikageologie/KAPITOLY/10_GEOL_MAPY/Geologick%C3%A9_mapy.htm)
⁽¹³⁾ Digitální model reliéfu 5g; ZABAGED® - Výškopis - DMR 5G. Digitální model reliéfu České republiky 5. generace v S-JTSK, Bpv
⁽¹⁴⁾ vysvětlivky ke geologické mapě 1 : 50 000 (list Aš, vydáno v roce 1993) jsou k dispozici on-line
⁽¹⁵⁾ POZOR (!) - geologickou mapu je potřeba vždy číst zároveň s mapou topografickou (a ideálně ještě zároveň s mapou digitálního modelu reliéfu (DMR5g))
